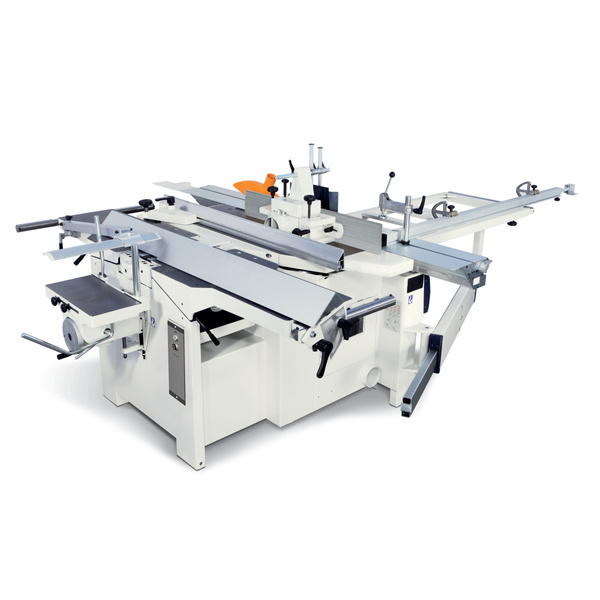

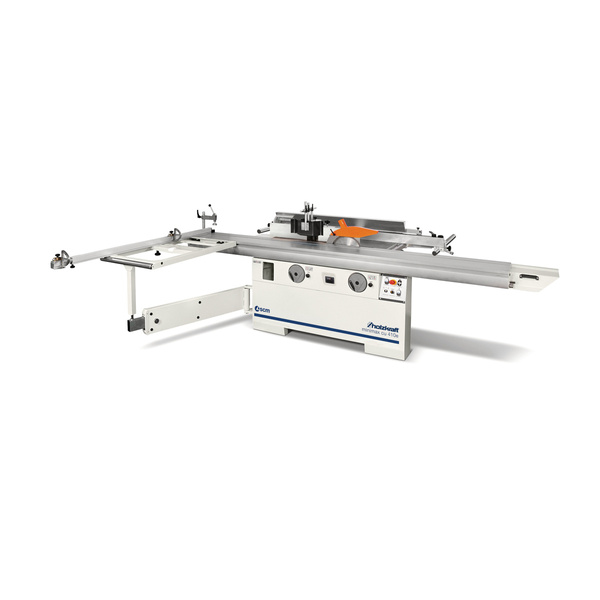

Maszyna wieloczynnościowa Holzkraft minimax cu 410e F 33 TERSA 5500551

Maszyna wieloczynnościowa Holzkraft minimax cu 410e F 33 TERSA 5500551 to wszechstronne narzędzie zaprojektowane z myślą o wydajnej i precyzyjnej obróbce drewna. Stabilna konstrukcja z odlewu stalowego oraz żeliwny stół roboczy z użebrowaniem zapewniają niezachwianą stabilność i minimalizację wibracji podczas pracy. Urządzenie charakteryzuje się możliwością cięcia, frezowania, strugania powierzchniowego i grubościowego oraz wiercenia.

Grubościówka wyposażona jest w innowacyjny wałek nożowy TERSA umożliwiający błyskawiczną wymianę ostrzy. Jednostka piły z tarczą tnącą o średnicy 315 mm i możliwością pochylenia agregatu tnącego od 90° do 45°, umożliwia różnorodne cięcia. Wózek przesuwny z anodowanego aluminium z systemem styków kulkowych zapewnia precyzyjne przesuwanie materiału, a jego długość 3260 mm zwiększa zakres pracy. Pilarka zapewnia szerokość cięcia 90 cm.

Dodatkowo, frezarka z przechylanym wrzecionem oraz regulacją wysokości i prędkości obrotowych wrzeciona (3500/6000/8000/10000 obr/min) umożliwia precyzyjne obrabianie krawędzi.

Maszyna wieloczynnościowa jest wyposażona w trzy silniki o mocy 5,0 kW każdy, co zapewnia nieprzerwaną pracę.

Cechy szczególne Holzkraft minimax cu 410e F 33 TERSA

Pilarka

• Stół roboczy wykonany z użebrowanego żeliwa szarego oraz spawany korpus zapewniające optymalną stabilność pracy bez wibracji.
• Podwójnie zawieszony żeliwny (szare żeliwo) i ciężki agregat piły  gwarantujący najwyższa precyzję i stabilność pracy.
• Aluminiowy, anodowany wózek przesuwny 3260 mm.
• Dużych rozmiarów wózek boczny z rolką pomocniczą.
• Średnica piły 315 mm, wysokość cięcia do 100 mm.
• Agregat pilarki przechylny 90° – 45° z wskaźnikiem kąta w pokrętle.
• Możliwość zamontowania wyświetlacza cyfrowego dla cięcia równoległego (opcja dodatkowa)
• W komplecie osłona tarczy piły na ramieniu z króćcem odciągowym Ø60 mm .

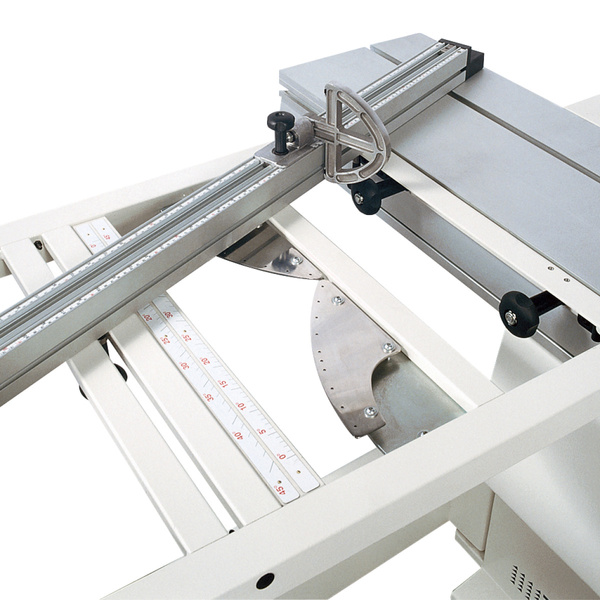

• Liniał do cięcia poprzecznego 3300 mm z wysunięciem teleskopowym i 2 ogranicznikami.
• W komplecie docisk mimośrodowy.
• Silnik o mocy 4,0 kW

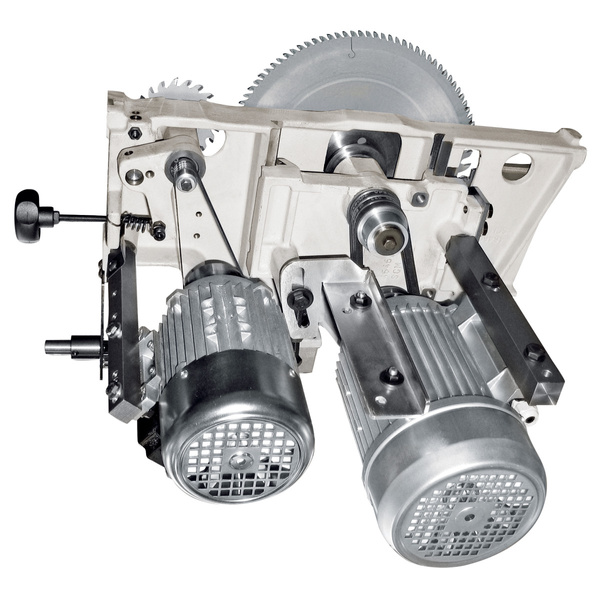

Żeliwny agregat piły podwójnie zawieszony.

• Niezwykle wytrzymała i sztywna konstrukcja gwarantuje precyzyjne cięcie.
• Podwójnie łożyskowany.
• Ustawiana wysokość i przechyłu do 45 stopni.
•  Z agregatem podcinacza (OPCJA)

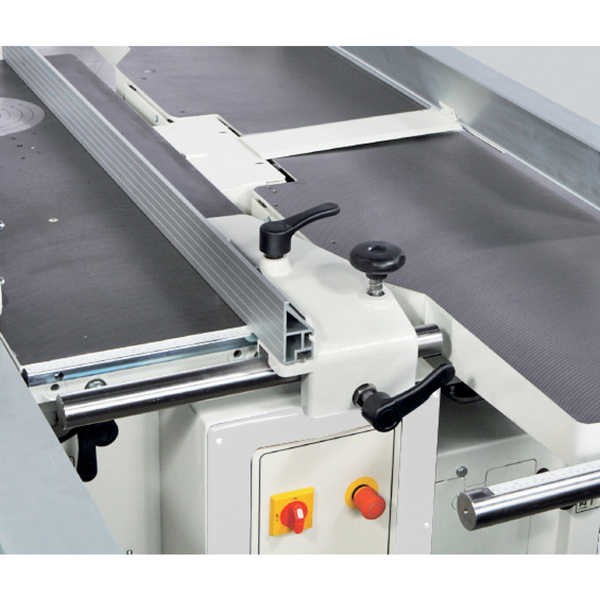

Prowadnica cięcia równoległego na stalowym drążku.

• W standardzie z mechanizmem do precyzyjnej regulacji.
• Pewne i stabilne prowadzenie na stalowym drążku o średnicy 45 mm.
• Długi liniał aluminiowy dla większego komfortu pracy.
• Możliwość opuszczenia prowadnicy przy cięciu szerokich elementów.
• Opcjonalnie z wyświetlaczem cyfrowym cięcia równoległego.

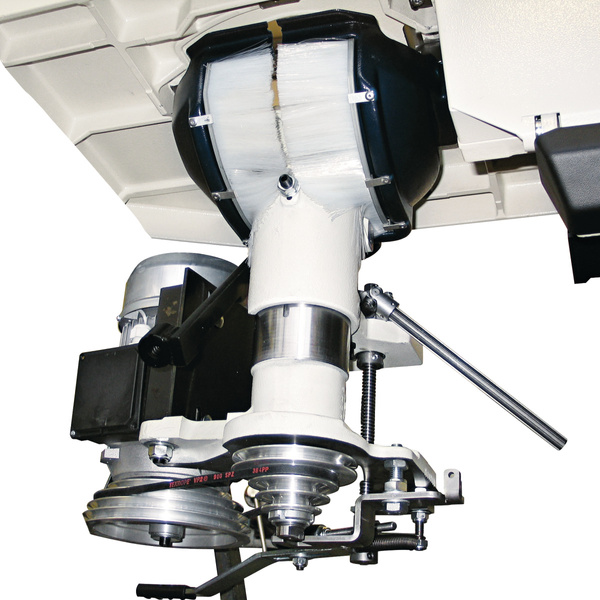

Frezarka

• Stabilna stalowo żeliwna konstrukcja.
• Stałe wrzeciono Ø 30 mm przechylne 0°-45°  z wskaźnikiem kąta w pokrętle.
• Agregat regulowany na wysokość – manualnie z wskaźnikiem wysokości w pokrętle.
• 4 prędkości wrzeciona: 3500-6000-8000-10000 obrmin.
• Wrzeciono prawo-lewo obrotowe.
• Duży i ciężki agregat wykonany z żeliwa szarego zawieszony bezpośrednio do stołu.
• Z króćcem odciągowym poniżej stołu dla lepszego odpylania.
• Solidny i precyzyjny stół roboczy.
• Wózek jezdny do wykonywania czopów, widlic itp.
• Liniał poprzeczny z 2 ogranicznikami na stole bocznym.
• Łatwa zmiana prędkości obrotowej.
• W standardzie z osłoną do frezowania krzywoliniowego.
• W standardzie z dociskiem mimośrodowym.
• W standardzie z liniałem poprzecznym regulowanym pod kątem z teleskopowym wysunięciem.
• Aluminiowe anodowane prowadnice dla większej precyzji.
• Silnik o mocy 4,0 kW

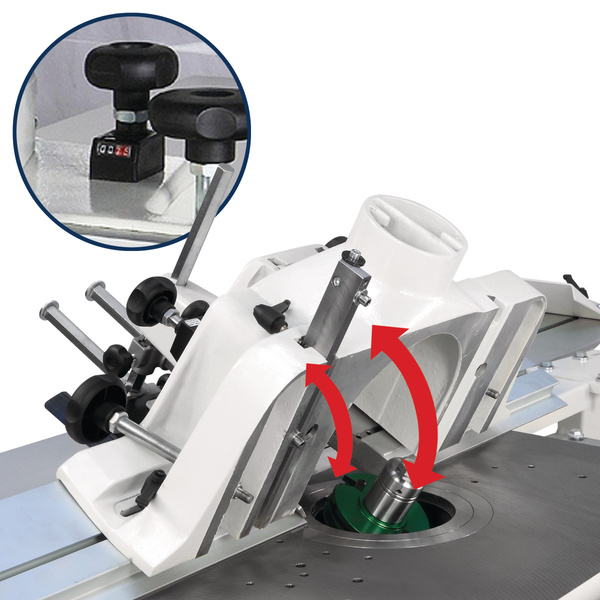

Osłona frezarki.

• Ciężka profesjonalna osłona.
• Z precyzyjną regulacją za pomocą pokrętła i wskaźnikom mechanicznym.
• Z funkcją zapamiętania parametrów dzięki 3 punktom bazowym. (szybkie ustawienie)
• Z równoległym prowadzeniem dzięki szynie prowadzącej.
• Z aluminiowymi płytami prowadzącymi w standardzie.
• Wygodna regulacja osłony za pomocą pokręteł umieszczonych od góry osłony.
• Regulacja osłony z pozycji operatora stojąc przodem do maszyny.

Wózek aluminiowy

• Niezawodny i precyzyjny kulkowy system prowadzenia wózka przesuwnego.
• Aluminiowy wózek jezdny i podstawa wielokomorowa
• Szerokość wózka – 360 mm!
• Stalowe utwardzane i szlifowane prowadnice.
• 10 lat gwarancji na zużycie prowadnic Holzkraft dla CU 410 elite F 33!
• Ograniczona możliwość osadzania się pyłu drzewnego dzięki minimalnym punktom styku kulki z prowadnicą.
• Płynne i ciche prowadzenie wózka przesuwnego.
• W komplecie dodatkowy uchwyt do przesuwania wózka jezdnego.

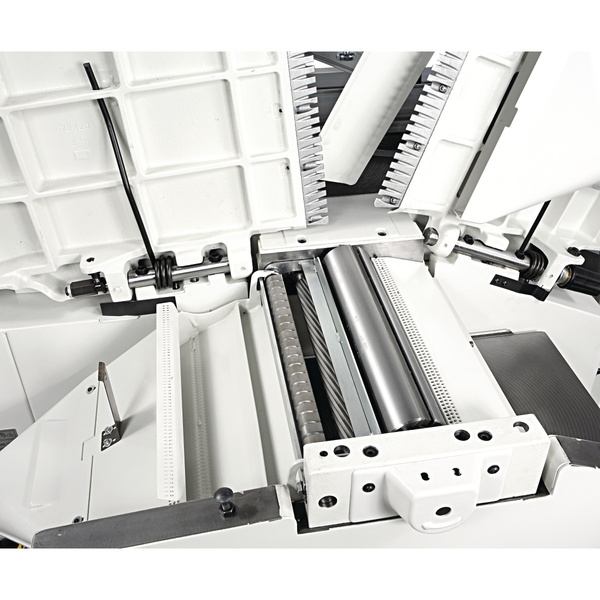

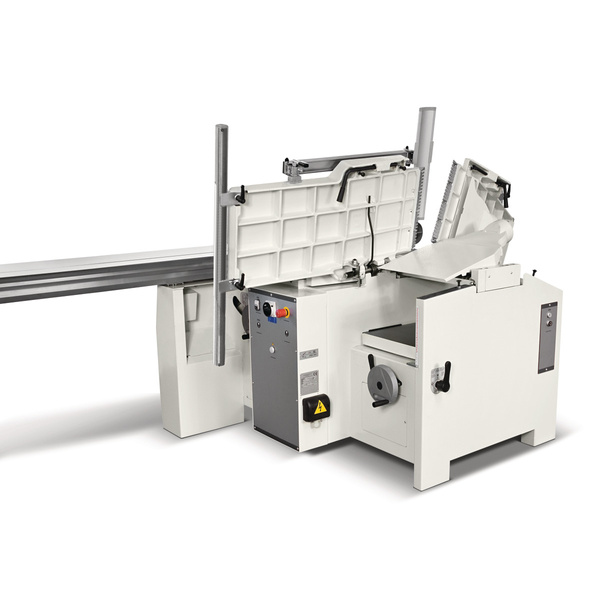

Wyrówniarko-grubiarka

• Wał nożowy TERSA – szybka wymiana noży w ciągu kilkudziesięciu sekund. (FILM)
• Brak konieczności ustawiania noży.
• Wał strugarki z 4 ostrzami zapewniający najlepsze wyniki strugania.
• Długie i precyzyjne stoły robocze wyrówniarki (2000 mm).
• Łatwe podnoszenie stołów dzięki sprężynom pomocniczym.
• Stoły robocze żeliwne, użebrowane zapewniające stabilną pracę bez wibracji.

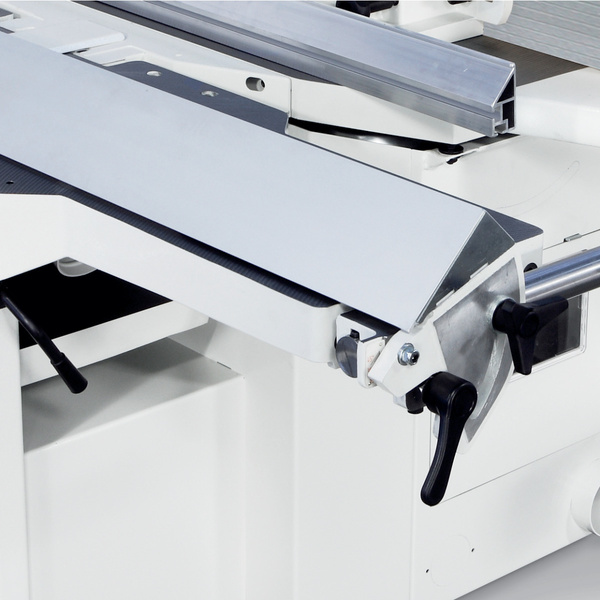

• Masywna prowadnica wzdłużna 1670 x 150 mm z możliwością odchylenia do kąta 45 stopni.
• Prowadnice boczne stołu grubiarki do równoległego prowadzenia.
• Podnoszenie stołu grubiarki ręczne za pomocą pokrętła ze wskaźnikiem.
• Młoteczki zabezpieczające przed odrzutem elementu.
• Wał wciągający stalowy spiralnie ryflowany dla optymalnego posuwu elementu.
• Silnik o dużej mocy 4,0 kW
• Konstrukcja wykonana z grubej blachy stalowej.

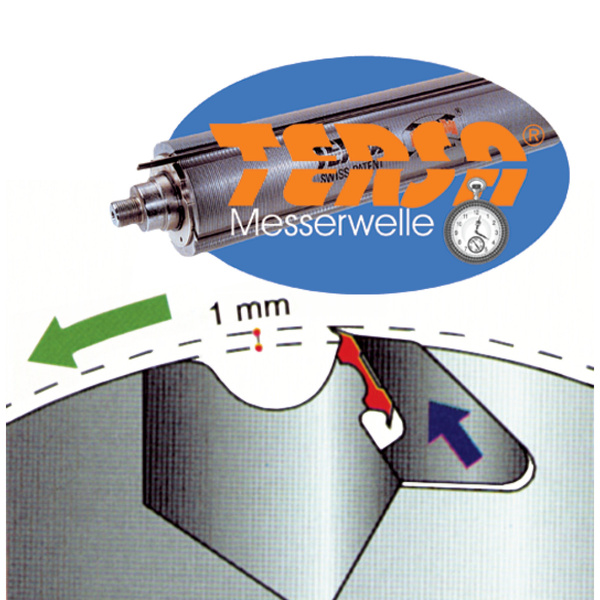

Wał TERSA

• Brak śrub regulacyjnych.
• Wymiana noża w kilka sekund.
• Automatyczne ustawianie noży – system samoblokujący.
• Bardzo cicha praca.
• Doskonałe wyniki strugania!

Dane techniczne Holzkraft minimax cu 410e F 33 TERSA

Dane elektryczne

• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Nominalny tryb pracy silnika napędowego: S6
• Cykl pracy silnika napędowego: 40%
• Moc silnika napędowego: 3 x 5,0 kW

Wózek przesuwny i stół

• Formatowanie długości prowadnicy: 3260 mm
• Formatowanie szerokości prowadnicy: 360 mm
• Formatowanie wysokości prowadnicy: 142 mm
• Długość stołu: 1250 mm
• Szerokość stołu: 430 mm
• Wysokość stołu: 900 mm

Wrzeciono frezarskie

• Przechylenie wrzeciona: 0 – -45°
• Średnica trzpienia wrzeciona: 30 mm
• Przydatna długość wrzeciona: 125 mm
• Prędkości wrzeciona: 3500/6000/8000/10000 min⁻¹
• Maksymalna średnica narzędzia frezarskiego: 210 mm
• Maksymalna średnica narzędzia przy pochyleniu 45°: 150 mm
• Maksymalna średnica narzędzia do frezowania czopa: 275 mm

Wał strugarki

• Typ wału strugarki: TERSA
• Średnica wału strugarki: 87 mm
• Liczba noży do strugania: 4 szt.
• Prędkość obrotowa wału strugarki: 5200 min⁻¹

Jednostka piły tarczowej

• Długość trymowania: 3200 mm
• Szerokość cięcia z rozerwanym płotem: 900 mm
• Maksymalna szerokość cięcia na lewo od piły tarczowej: 3260 mm
• Pochylenie brzeszczotu piły: 90 – 45°
• Maksymalna wysokość cięcia pod kątem 90°: 90 mm
• Maksymalna wysokość cięcia pod kątem 45°: 63 mm
• Maksymalna projekcja brzeszczotu piły pod kątem 90°: 100 mm
• Maksymalna projekcja brzeszczotu piły pod kątem 45°: 71 mm
• Średnica głównej piły tarczowej: 315 mm
• Prędkość głównej piły tarczowej: 4000 min⁻¹

Wymiary i wagi

• Waga (netto): 873 kg
• Wymagane miejsce: 7160 mm (długość), 5140 mm (szerokość/głębokość)
• Obszar roboczy: 1600 mm (długość), 1600 mm (szerokość/głębokość)
• Szerokość stołu opatrunkowego: 410 mm
• Długość stołu opatrunkowego: 2000 mm
• Maksymalne usuwanie wiórów (opatrunek): 5 mm

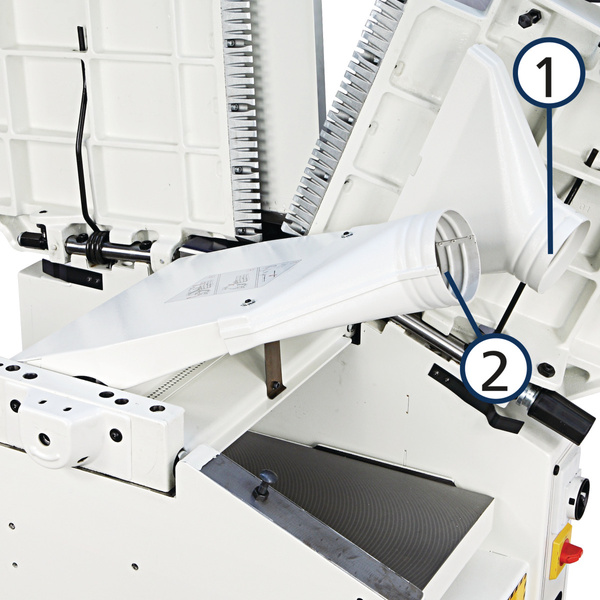

• Średnica dyszy ssącej: 3 x 120 mm (główna), 60 mm (osłona piły)
