Pilarko-frezarka Holzkraft minimax cu 410es F 32 TERSA 5500559

Pilarko-frezarka Holzkraft minimax  cu 410es F 32 TERSA 5500559 to zaawansowana maszyna wielofunkcyjna, przeznaczona dla profesjonalnych stolarzy, łącząca funkcje pilarki, frezarki oraz strugarko-grubościówki. Charakteryzuje się solidną konstrukcją oraz trzema niezależnymi silnikami, które umożliwiają ciągłość pracy. Maszyna o mocy 3 x 5,0 kW, zasilana jest napięciem 400V i oferuje stabilność i wydajność pracy, czyniąc ją niezastąpionym narzędziem w każdym profesjonalnym warsztacie.

Pilarka wyposażona jest w tarczą główną o średnicy 350 mm, która umożliwia cięcie na wysokość do 118 mm.  Dzięki wysoko precyzyjnemu wózkowi przesuwnemu z anodowanego aluminium na hartowanych stalowych szynach i dużym ramom obrzeża, zapewnia komfort pracy i umożliwia cięcie elementów o długości do 3300 mm.

Frezarka z odchylanym wrzecionem oraz czterema prędkościami frezowania (3500/6000/8000/10000 min⁻¹) umożliwia szeroki zakres zastosowań. Współpracuje z narzędziami frezarskimi o średnicy 240 milimetrów (z koniecznością obniżania) oraz 320 mm do frezowania czopów.

Jednostka strugarko-grubościówki wyposażona jest w wał TERSA, dwustopniowy posuw i wałek podawczy ze stali zębatej, co gwarantuje efektywność i wysoką jakość obróbki. Umożliwia obrabianie elementów o grubości od 3 - 240 mm i szerokości 400 mm.

Cechy szczególne Holzkraft minimax cu 410es F 32 TERSA

Pilarka

• Tarcza główna Ø 350 mm z maks. wysokością cięcia 118 mm.

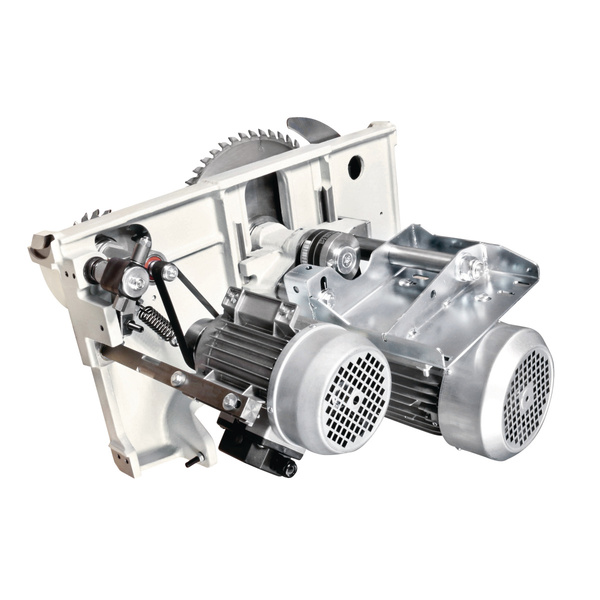

• Urządzenie pilarskie z podwójnym prowadzeniem segmentów obrotowych, 6 lat gwarancji Holzkraft.
• Urządzenie punktujące z oddzielnym silnikiem i tarczą pilarską Ø 120 mm.

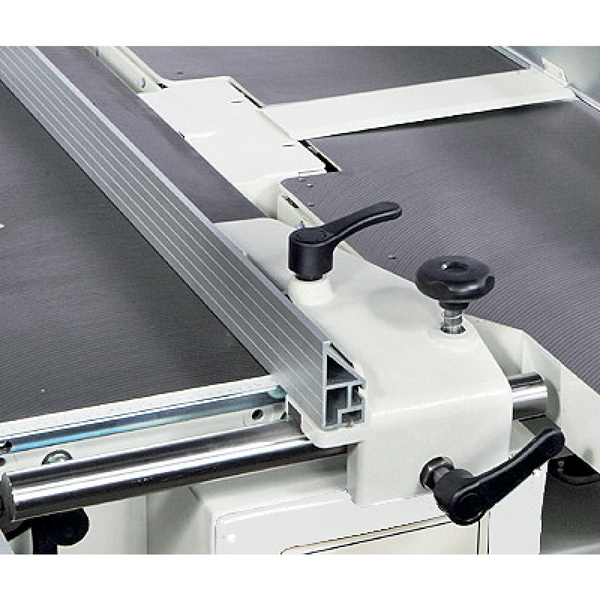

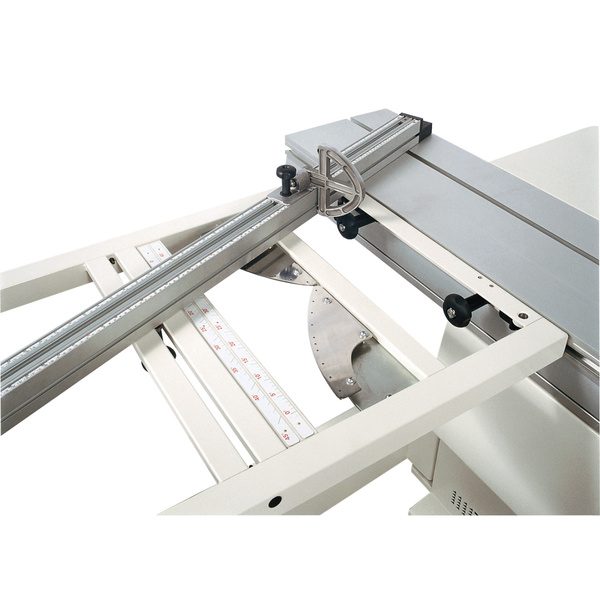

• Wysoko precyzyjny wózek przesuwny z anodowanego aluminium na hartowanych stalowych szynach prowadzących.

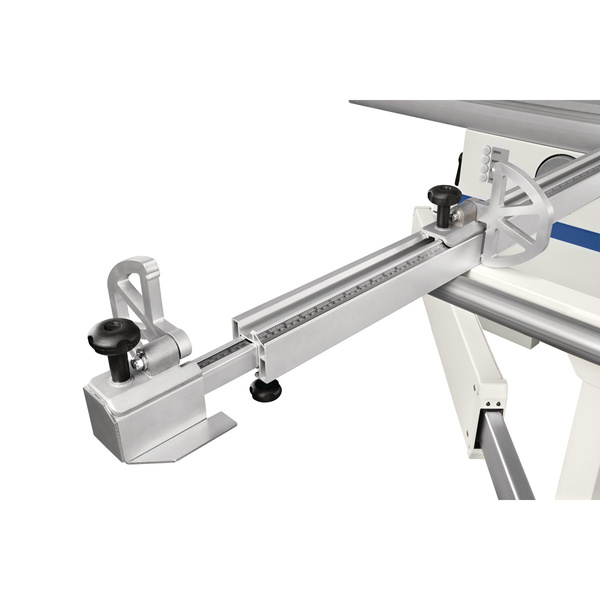

• Duża rama obrzeża (1200 x 650 mm) z rolką i wysuwaną aluminiową przykładnicą teleskopową do maks. 3300 mm.
• Odchylenie agregatu piły od 90° do -45°.
• Włącznik/wyłącznik na wózku przesuwnym.
• Średnica głównej piły tarczowej: 350 mm.
• Prędkość głównej piły tarczowej: 4200 min⁻¹.

Frezarka

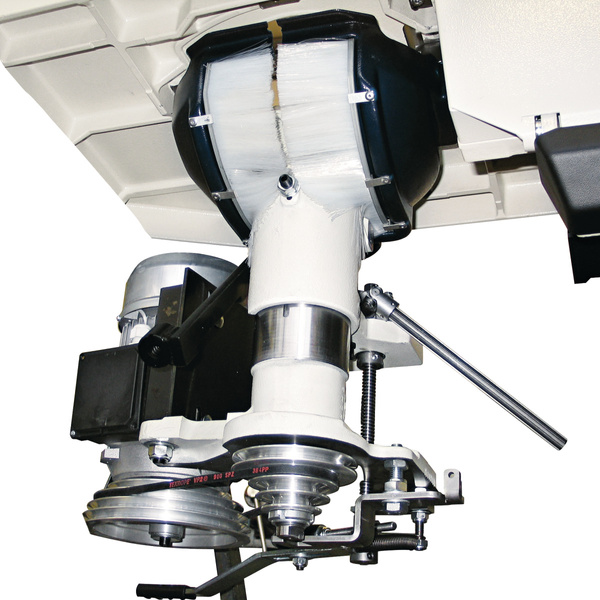

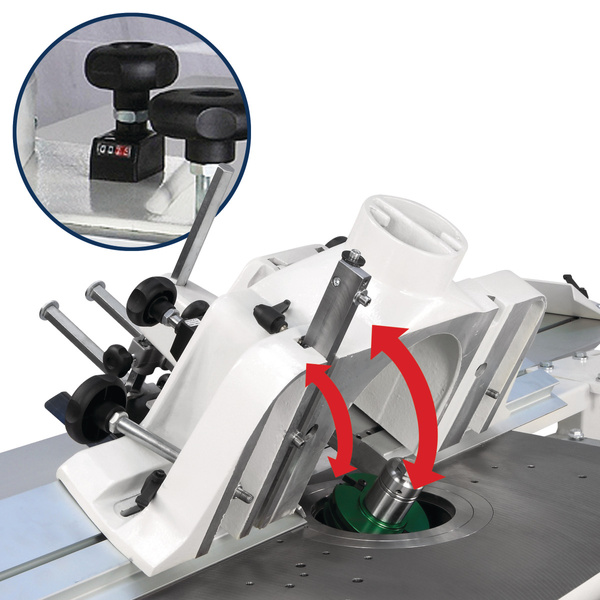

• Odchylenie wrzeciona frezującego od 90° do -45° do tyłu do przykładnicy frezowania.
• Cztery prędkości frezowania (3500/6000/8000/10000 min⁻¹).
• Obrót wrzeciona frezującego w prawo-lewo.
• Średnica trzpienia wrzeciona: 30 mm.
• Przydatna długość wrzeciona: 125 mm.
• Średnica narzędzia maks. frezowanie czopa: 320 mm.

Wyrówniarko-grubiarka

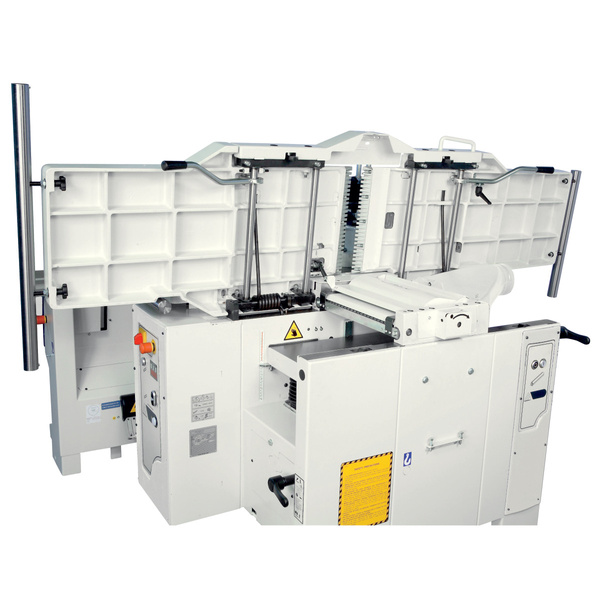

• Szybka zmiana na strug grubościowy dzięki równolegle otwieranym stołom strugarskim.

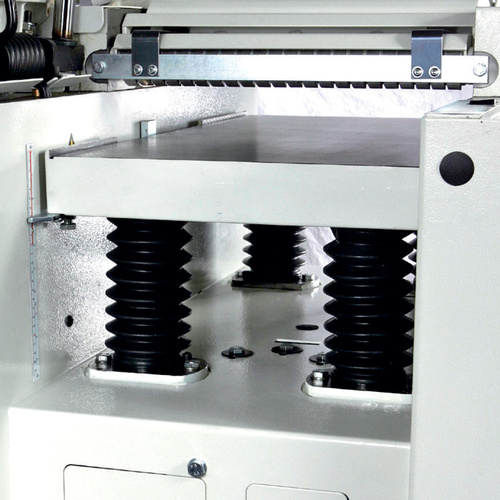

• 2-stopniowy posuw w stole grubościowym.

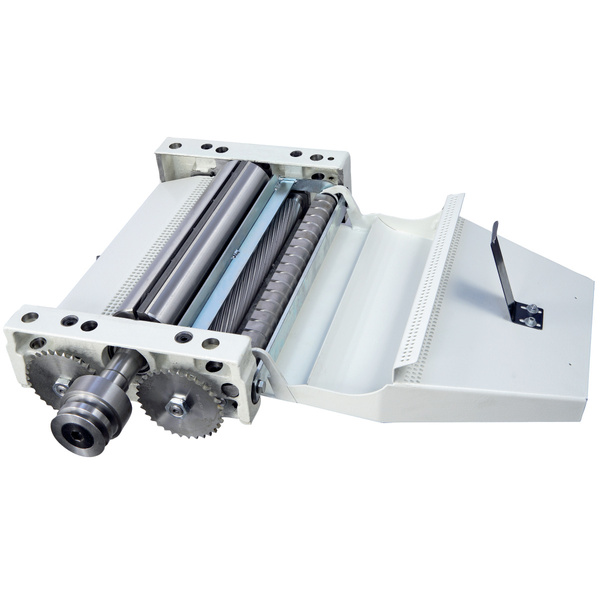

• Wałek podawczy ze stali zębatej o zębach spiralnych zapewniający równomierny posuw drewna.

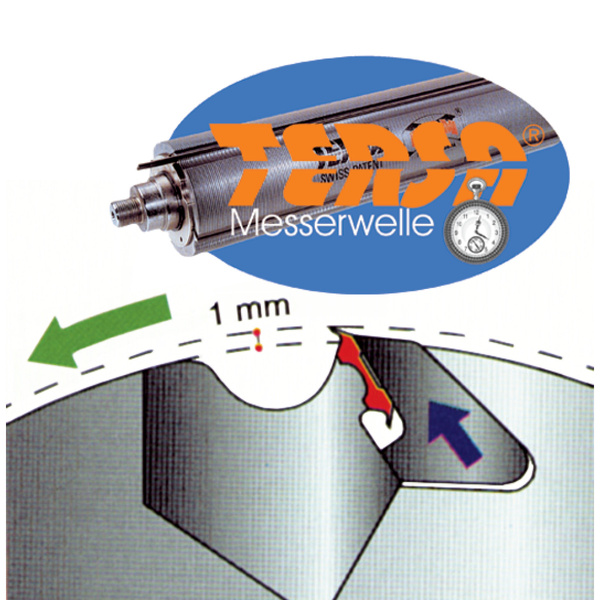

• Typ wału strugarki: TERSA.
• Średnica wału strugarki: 95 mm.
• Liczba noży do strugania: 4 szt.
• Prędkość obrotowa wału strugarki: 5000 min⁻¹.

Dane techniczne Holzkraft minimax cu 410es F 32 TERSA

Dane elektryczne

• Napięcie zasilania: 400 V
• Częstotliwość sieci: 50 Hz
• Nominalny tryb pracy silnika napędowego: S6
• Cykl pracy silnika napędowego: 40%
• Moc silnika napędowego: 3 x 5,0 kW
• Moc silnika punktowego: 0,55 kW

Wózek przesuwny i stół

• Formatowanie długości prowadnicy: 3260 mm
• Formatowanie szerokości prowadnicy: 360 mm
• Formatowanie wysokości prowadnicy: 142 mm
• Długość stołu: 1250 mm
• Szerokość stołu: 430 mm
• Wysokość stołu: 900 mm

Wrzeciono frezarskie

• Przechylenie wrzeciona: 0 – -45°
• Średnica trzpienia wrzeciona: 30 mm
• Przydatna długość wrzeciona: 125 mm
• Prędkości wrzeciona: 3500/6000/8000/10000 min⁻¹
• Średnica narzędzia frezarskiego maks.: 240 mm
• Średnica narzędzia maks. frezowanie czopa: 320 mm

Jednostka piły tarczowej

• Długość trymowania: 3200 mm
• Szerokość cięcia z rozerwanym płotem: 1000 mm
• Max. szerokość cięcia na lewo od piły tarczowej: 3300 mm
• Pochylenie brzeszczotu piły: 90 – 45°
• Max. wysokość cięcia pod kątem 90°: 104 mm
• Max. wysokość cięcia pod kątem 45°: 68 mm
• Max. rzut brzeszczotem piły pod kątem 90°: 118 mm
• Max. projekcja brzeszczotu piły pod kątem 45°: 84 mm
• Średnica głównej piły tarczowej: 350 mm
• Prędkość głównej piły tarczowej: 4200 min⁻¹

Grubiarka

• Szerokość stołu: 410 mm
• Wysokość robocza: 3 - 240 mm
• Prędkość posuwu: 6 – 12 m/min

Wymiary i wagi

• Waga (netto): 1365 kg
• Szerokość stołu opatrunkowego: 410 mm
• Długość stołu opatrunkowego: 2200 mm
• Usuwanie wiórów max. opatrunek: 5 mm
• Przyłącze odciągu: Średnica dyszy ssącej 3 x 120 mm, osłona piły 60 mm
• Zapotrzebowanie na miejsce: 7180 mm (długość), 5050 mm (szerokość/głębokość)
• Korpus maszyny: 1948 mm (długość), 1440 mm (szerokość/głębokość)
• Obszar roboczy: 1600 mm (długość), 2300 mm (szerokość/głębokość)
