- Producent: Holzkraft (Stuermer)
- Nr Domitech: 41550
- Nr producenta: 5500555
- EAN: 4036351221395

132 309,00 zł

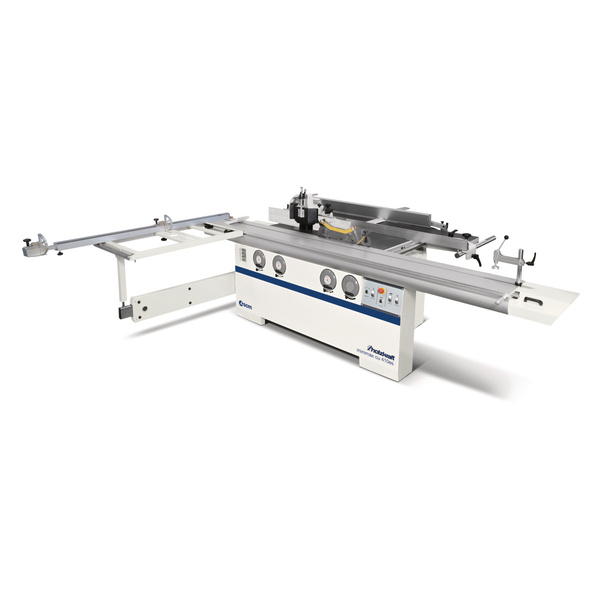

Maszyna wieloczynnościowa Holzkraft minimax cu 410es F 23 TERSA 5500555 to profesjonalne urządzenie przeznaczone do precyzyjnej obróbki drewna, łączące funkcje piły, frezarki i strugarki. Wyposażona w precyzyjny wózek przesuwny z anodowanego aluminium, osadzony na hartowanych stalowych szynach prowadzących, zapewnia płynność pracy i trwałość potwierdzoną 10-letnią gwarancją. Duża rama obrzeża (1200 x 650 mm) z rolką i wysuwaną aluminiową przykładnicą teleskopową do 3300 mm umożliwia precyzyjną pracę. Agregat pilarki obsługuje tarczę tnącą o średnicy 350 mm i pozwala na maksymalną wysokość cięcia 118 mm, nawet przy zamontowanej tarczy do punktowania. Agregat tnący oparty jest na podwójnych segmentach obrotowych, objętych 6-letnią gwarancją. Jednostka podcinacza obsługuje tarcze tnące o średnicy 120 milimetrów i zasilana jest osobnym silnikiem o mocy 0,55 kW.
Wysoko precyzyjny wózek przesuwny z anodowanego aluminium, osadzony na hartowanych stalowych szynach prowadzących, zapewnia płynność pracy i trwałość potwierdzoną 10-letnią gwarancją.
Agregat frezujący może być odchylany od 90° do -45° do przykładnicy frezowania, co pozwala na wszechstronne zastosowanie. Cztery prędkości frezowania i możliwość obrotu wrzeciona frezującego w prawo-lewo zapewniają elastyczność pracy. Jednostka umożliwia obsługę narzędzia frezarskiego o średnicy 240 mm.
Strugarka ma stół o długości 2200 mm i szerokości 410 mm, umożliwiając usuwanie wiórów do 5 mm. Równolegle otwierane stoły strugarskie umożliwiają szybką zmianę na strug grubościowy, a wałek podawczy ze stali zębatej o zębach spiralnych zapewnia równomierny posuw drewna. Maszyna wyposażona jest w trzy niezależne silniki przemysłowe o mocy 5 kW oraz oddzielne przykładnice dla cięcia i frezowania.
Cechy szczególne Holzkraft minimax cu 410es F 23 TERSA
- Tarcza główna Ø 350 mm: Maksymalna wysokość cięcia 118 mm, osiągana także przy zamontowanej tarczy do punktowania.

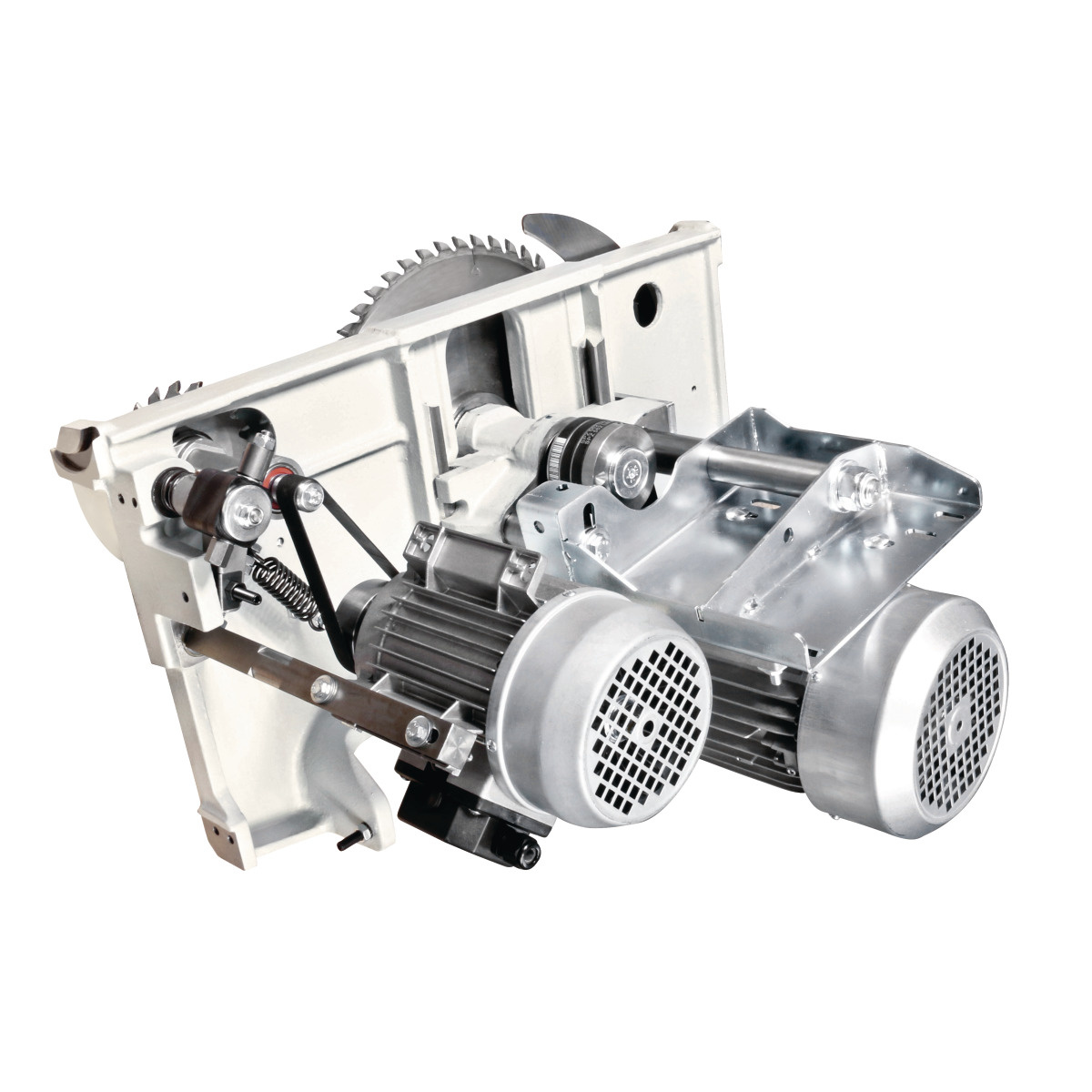

- Urządzenie pilarskie: Precyzyjne podwójne prowadzenie segmentów obrotowych, 6 lat gwarancji na zużycie segmentów obrotowych.
- Urządzenie punktujące: Oddzielny silnik i tarcza pilarska Ø 120 mm, łatwa regulacja od zewnątrz.
- Wysoko precyzyjny wózek przesuwny: Wykonany z anodowanego aluminium na hartowanych i kołnierzowych stalowych szynach prowadzących, 10 lat gwarancji na zużycie szyn prowadzących.

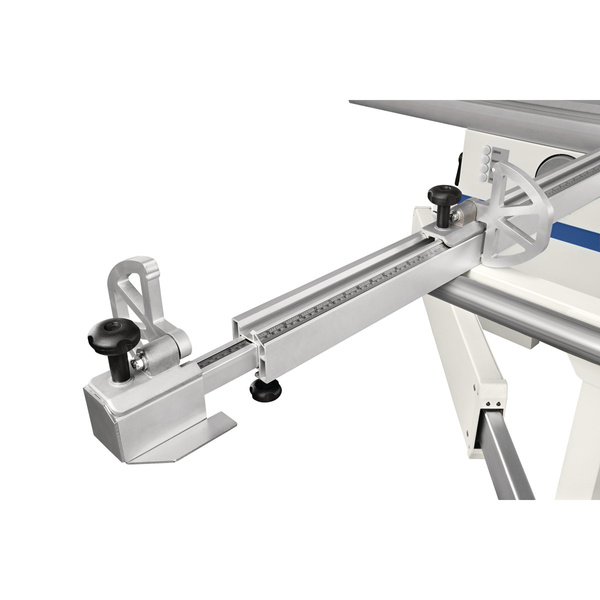

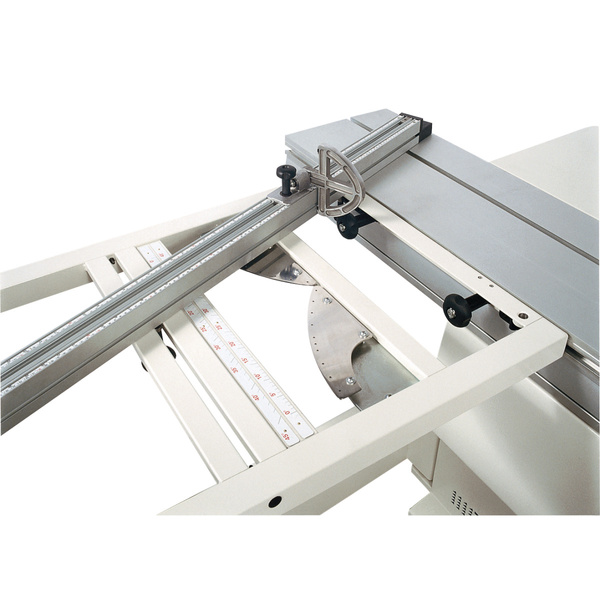

- Duża rama obrzeża (1200 x 650 mm): Z rolką i wysuwaną aluminiową przykładnicą teleskopową do maks. 3300 mm.
- Odchylenie agregatu piły: Od 90° do -45°.

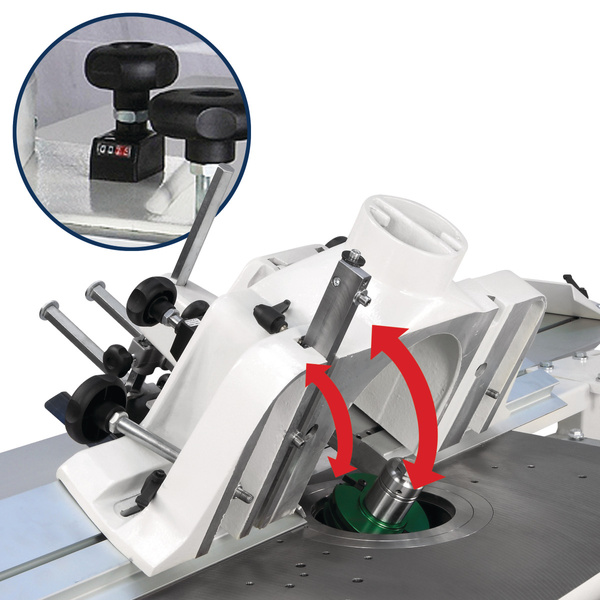

- Odchylenie wrzeciona frezującego: Od 90° do -45° do tyłu do przykładnicy frezowania.

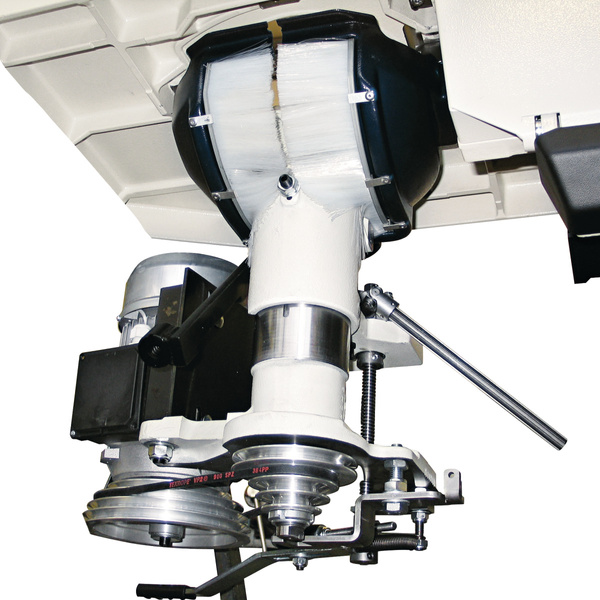

- Cztery prędkości frezowania: Możliwość obrotu wrzeciona frezującego w prawo-lewo.

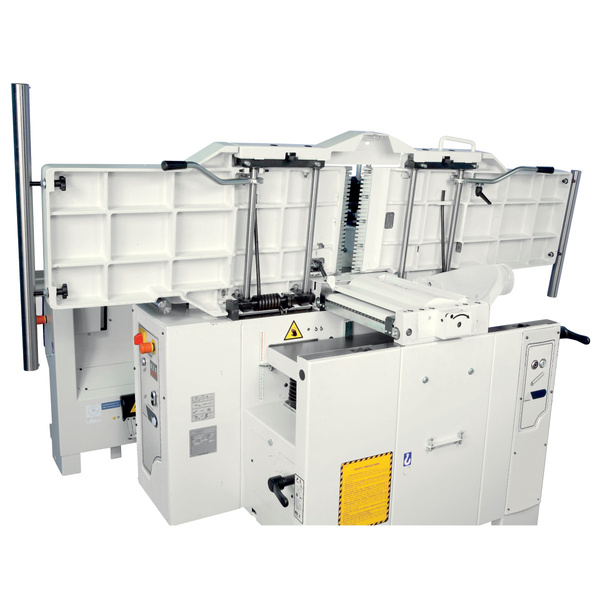

- Równolegle otwierane stoły strugarskie: Szybka zmiana na strug grubościowy.

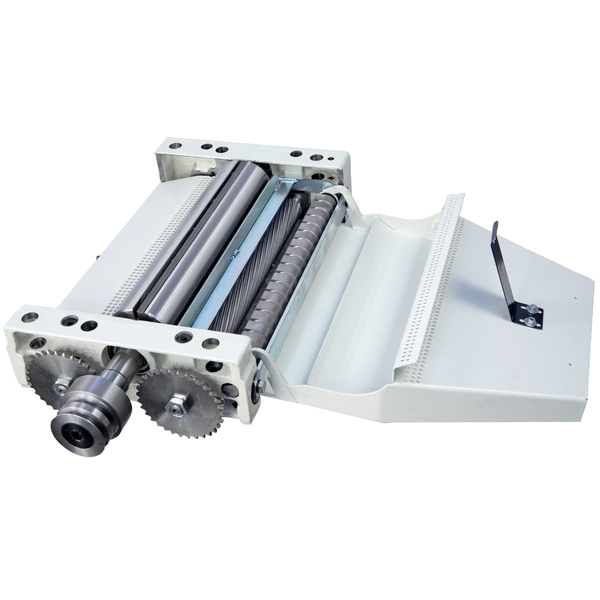

- 2-stopniowy posuw w stole grubościowym: Wałek podawczy ze stali zębatej o zębach spiralnych zapewnia równomierny posuw drewna.
- Trzy niezależne silniki przemysłowe: Zapewniają dużą moc i niezawodność.

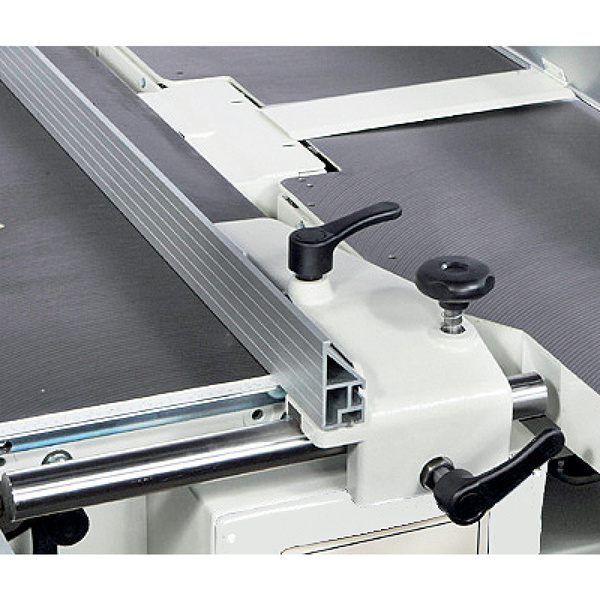

- Oddzielne przykładnice: Piłowo-równoległa i do frezowania.
- Wyłącznik główny: Zamykany na klucz, silnik wyposażony w wyłącznik automatyczny.
Dane techniczne Holzkraft minimax cu 410es F 23 TERSA
Dane elektryczne
- Napięcie zasilania: 400V
- Częstotliwość sieci: 50Hz
- Nominalny tryb pracy silnika napędowego: S6
- Cykl pracy silnika napędowego: 40%
- Moc silnika napędowego: 3 x 5,0 kW
- Moc silnika punktowego: 0,55 kW
Strugarka
- Szerokość stołu opatrunkowego: 410 mm
- Długość stołu opatrunkowego: 2200 mm
- Usuwanie wiórów max. opatrunek: 5 mm
Przyłącze odciągu
- Średnica dyszy ssącej: 3 x 120 mm
- Średnica króćca ssącego osłony piły: 60 mm
Informacje dotyczące montażu

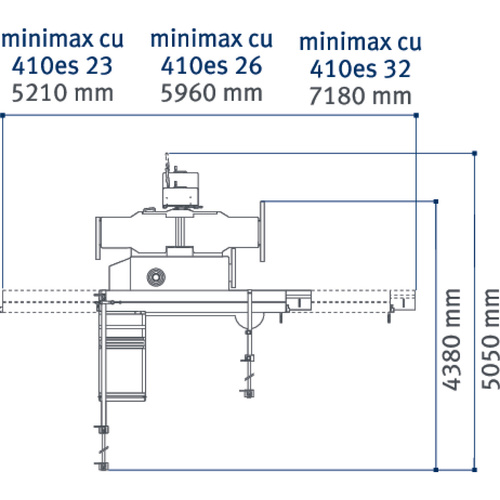

- Zapotrzebowanie na miejsce - Długość: 5210 mm
- Zapotrzebowanie na miejsce - Szerokość/głębokość: 5050 mm
- Długość korpusu maszyny: 1948 mm
- Szerokość/głębokość korpusu maszyny: 1440 mm
- Długość obszaru roboczego: 1600 mm
- Szerokość/głębokość obszaru roboczego: 2300 mm

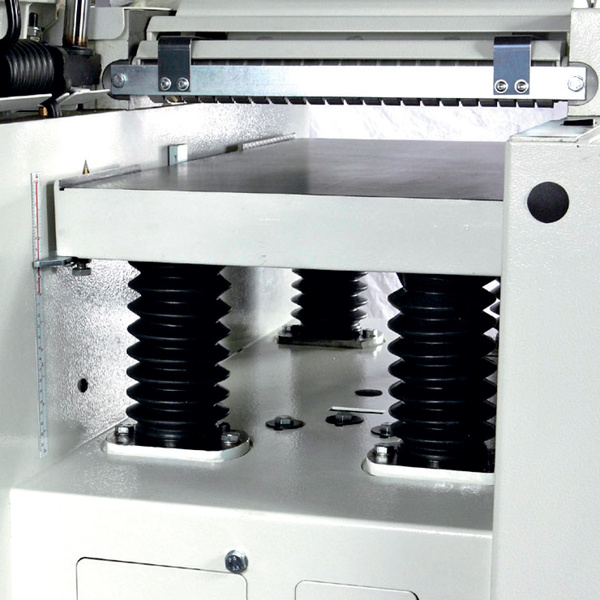

Grubiarka
- Długość stołu grubości: 775 mm
- Szerokość stołu grubości: 410 mm
- Wysokość robocza grubości - min: 3 mm
- Wysokość robocza grubości - maks: 240 mm
- Usuwanie wiórów max. grubość: 5 mm
Wózek przesuwny i stół
- Formatowanie długości prowadnicy: 2310 mm
- Formatowanie szerokości prowadnicy: 360 mm
- Formatowanie wysokości prowadnicy: 142 mm
- Długość stołu: 1250 mm
- Szerokość stołu: 430 mm
- Wysokość stołu: 900 mm
Wrzeciono frezarskie
- Przechylenie wrzeciona: 0° – -45°
- Średnica trzpienia wrzeciona: 30 mm
- Przydatna długość wrzeciona: 125 mm
- Prędkości wrzeciona: 3500/6000/8000/10000 min⁻¹
- Średnica narzędzia frezarskiego maks.: 240 mm
- Średnica narzędzia maks. frezowanie czopa: 320 mm
Wał strugarki

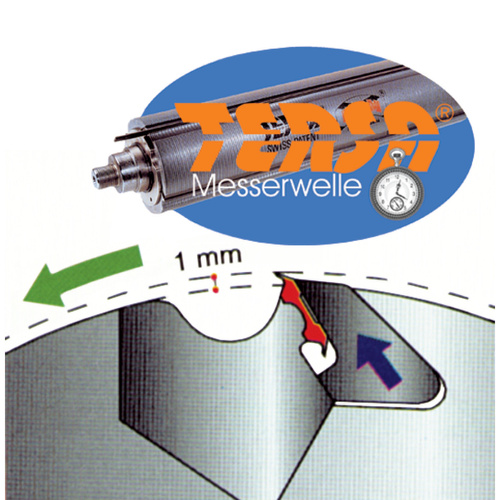

- Typ wału strugarki: TERSA
- Średnica wału strugarki: 95 mm
- Liczba noży do strugania: 4 szt.
- Prędkość obrotowa wału strugarki: 5000 min⁻¹
Jednostka piły tarczowej
- Długość trymowania: 2250 mm
- Szerokość cięcia z rozerwanym płotem: 1000 mm
- Max. szerokość cięcia na lewo od piły tarczowej: 3300 mm
- Pochylenie brzeszczotu piły: 90° – 45°
- Max. wysokość cięcia pod kątem 90°: 104 mm
- Max. wysokość cięcia pod kątem 45°: 68 mm
- Max. rzut brzeszczotem piły 90°: 118 mm
- Max. projekcja brzeszczotu piły 45°: 84 mm
- Średnica (główna) piły tarczowej: 350 mm
- Prędkość (główna) piły tarczowej: 4200 min⁻¹
Posuw
- Stawka posuwowa: 6 – 12 m/min
Wymiary i wagi
- Waga (netto): ok. 1285 kg
Zestaw Holzkraft minimax cu 410es F 23 TERSA zawiera
- Wózek przesuwny z anodowanego aluminium
- Rolka materiału na ramie obrzeża
- Zacisk mimośrodowy
- Przykładnica regulowana
- Prowadnica równoległa piły
- Zaokrąglona maska ochronna do frezowania
- Ogranicznik frezowania z aluminiowymi szczękami i szybkim pozycjonowaniem
