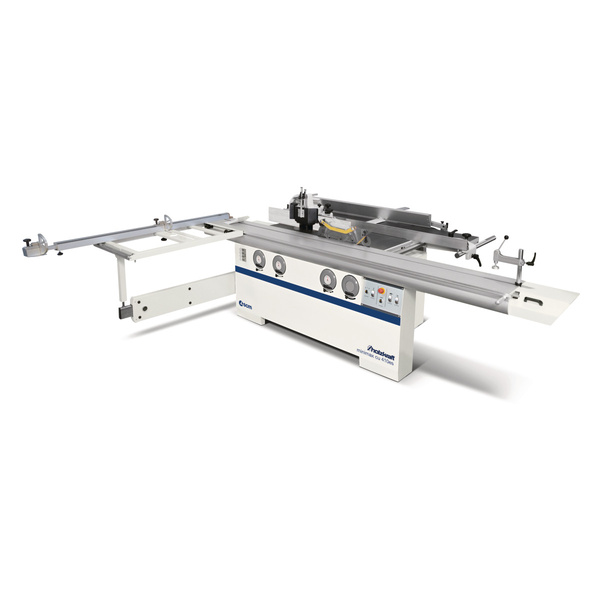

Maszyna wieloczynnościowa Holzkraft minimax cu 410es F 26 TERSA 5500556

Maszyna wieloczynnościowa Holzkraft minimax cu 410es F 26 TERSA 5500556 to wszechstronne urządzenie dedykowane dla profesjonalnych stolarzy, łączące funkcje piły, frezarki i strugarki. Wyposażona w tarczę główną o średnicy 350 mm, dzięki której umożliwia maksymalną wysokość cięcia do 118 mm, nawet z zamontowaną tarczą do punktowania. Jednostka piły tarczowej napędzana jest do prędkości 4200 min⁻¹, dzięki czemu gwarantuje wysoką wydajność podczas wykonywania cięć różnych materiałów.

Trwale precyzyjne podwójne prowadzenie segmentów obrotowych zapewnia niezawodność, a 6-letnia gwarancja na zużycie segmentów obrotowych podkreśla trwałość urządzenia. Wózek przesuwny z anodowanego aluminium, oparty jest na hartowanych stalowych szynach prowadzących, gwarantując płynny i precyzyjny ruch. Dodatkowo mechanizm ten objęty jest 10-letnią gwarancją na zużycie.

Duża rama obrzeża o wymiarach 1200 x 650 mm z rolką i wysuwaną aluminiową przykładnicą teleskopową do maks. 3300 mm umożliwia precyzyjne cięcia na większych formatach.

Frezarka oferuje cztery prędkości (3500/6000/8000/10000 min⁻¹) oraz możliwość obrotu wrzeciona frezującego w prawo-lewo, co pozwala na precyzyjne frezowanie.

Strugarka z szerokością stołu opatrunkowego 410 mm i długością 2200 mm umożliwia usuwanie wiórów do 5 mm, a równolegle otwierane stoły strugarskie pozwalają na szybką zmianę strugarki na grubościówkę. Wał strugarki TERSA o średnicy 95 mm i prędkości obrotowej 5000 min⁻¹ zapewnia doskonałe rezultaty strugania.

Maszyna posiada trzy niezależne silniki przemysłowe o mocy 5,0 kW każdy, zasilane napięciem 400 V, dzięki czemu zapewnia dużą moc i niezawodność. Dodatkowo maszyna wyposażona jest w oddzielny silnik o mocy 0,55 kW zasilający jednostkę podcinacza.

Cechy szczególne Holzkraft minimax cu 410es F 26 TERSA

• Tarcza główna Ø 350 mm: Maksymalna wysokość cięcia 118 mm, osiągana również przy zamontowanej tarczy do punktowania.
• Urządzenie pilarskie: Trwale precyzyjne podwójne prowadzenie segmentów obrotowych, 6 lat gwarancji na zużycie segmentów obrotowych.
• Urządzenie punktujące: Oddzielny silnik i tarcza pilarska Ø 120 mm, łatwa regulacja od zewnątrz.
• Wózek przesuwny z anodowanego aluminium: Hartowane i kołnierzowe stalowe szyny prowadzące, 10 lat gwarancji na zużycie szyn prowadzących.

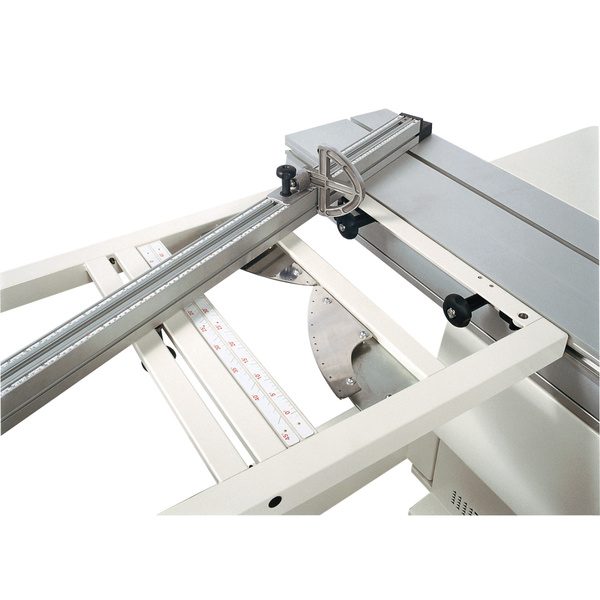

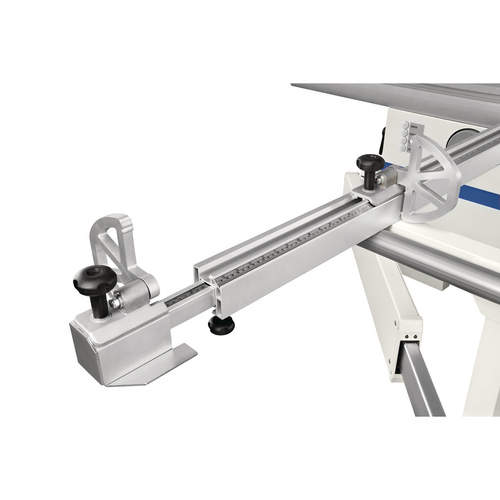

• Duża rama obrzeża (1200 x 650 mm): Rolka i wysuwana aluminiowa przykładnica teleskopowa do maks. 3300 mm.
• Odchylenie agregatu piły: Od 90° do -45°.

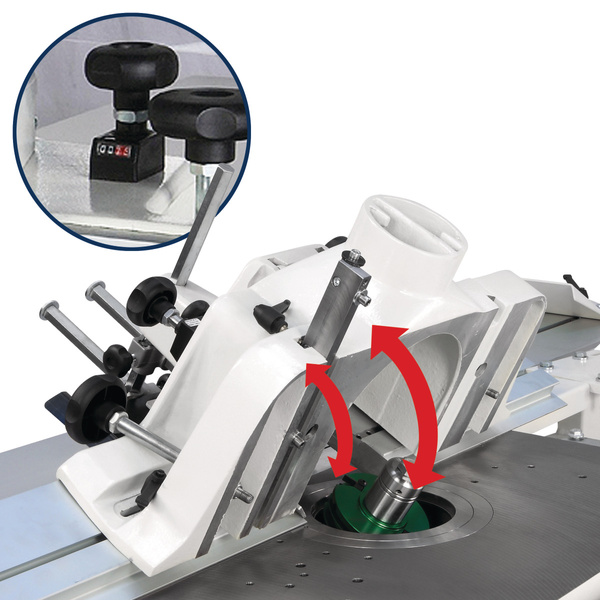

• Odchylenie wrzeciona frezującego: Od 90° do -45° do tyłu do przykładnicy frezowania.
• Cztery prędkości frezowania: Możliwość obrotu wrzeciona frezującego w prawo-lewo.

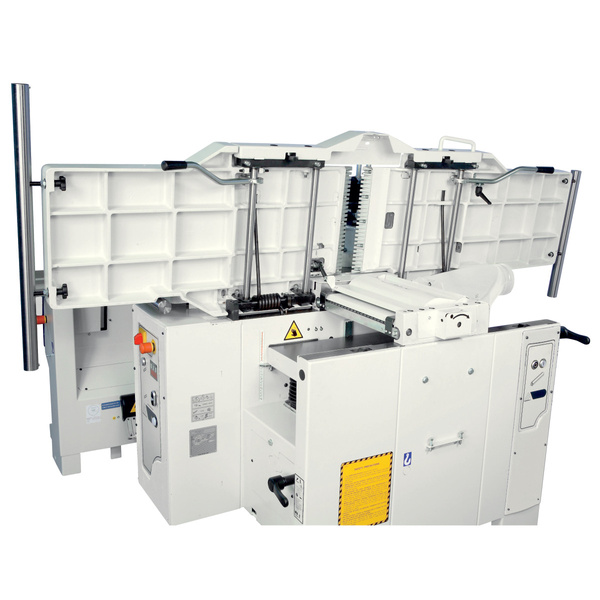

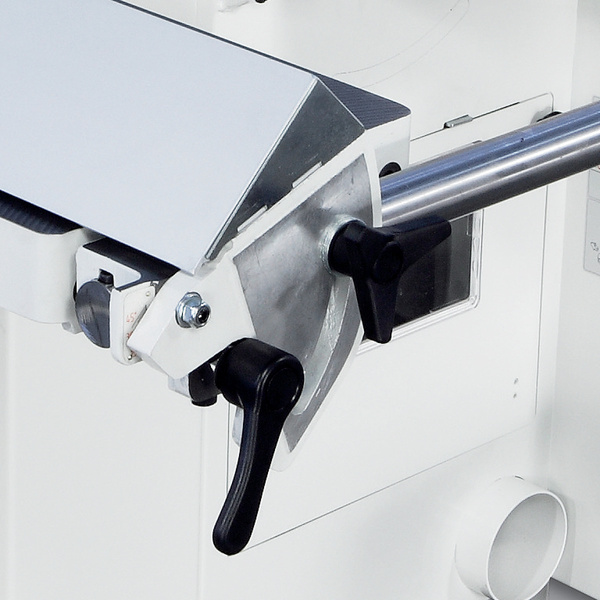

• Równolegle otwierane stoły strugarskie: Szybka zmiana na strug grubościowy.
• 2-stopniowy posuw w stole grubościowym: Wałek podawczy ze stali zębatej o zębach spiralnych zapewnia równomierny posuw drewna.
• Trzy niezależne silniki przemysłowe: Zapewniają dużą moc i niezawodność.

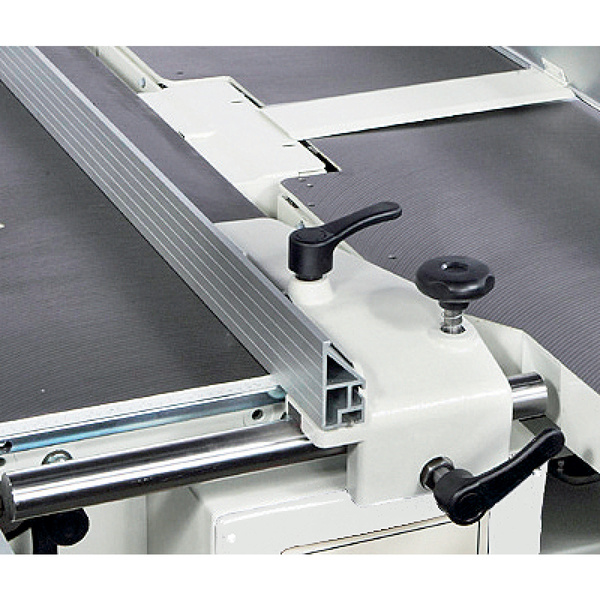

• Oddzielne przykładnice: Piłowo-równoległa i do frezowania.
• Wyłącznik główny: Zamykany na klucz, silnik wyposażony w wyłącznik automatyczny.

Dane techniczne Holzkraft minimax cu 410es F 26 TERSA

Dane elektryczne

• Napięcie zasilania: 400V
• Częstotliwość sieci: 50Hz
• Nominalny tryb pracy silnika napędowego: S6
• Cykl pracy silnika napędowego: 40%
• Moc silnika napędowego: 3 x 5,0 kW
• Moc silnika punktowego: 0,55 kW

Strugarka

• Szerokość stołu opatrunkowego: 410 mm
• Długość stołu opatrunkowego: 2200 mm
• Usuwanie wiórów max. opatrunek: 5 mm

Przyłącze odciągu

• Średnica dyszy ssącej: 3 x 120 mm
• Średnica króćca ssącego osłony piły: 60 mm

Informacje dotyczące montażu

• Zapotrzebowanie na miejsce - Długość: 5960 mm
• Zapotrzebowanie na miejsce - Szerokość/głębokość: 5050 mm
• Długość korpusu maszyny: 1948 mm
• Szerokość/głębokość korpusu maszyny: 1440 mm
• Długość obszaru roboczego: 1600 mm
• Szerokość/głębokość obszaru roboczego: 2300 mm

Grubiarka

• Długość stołu grubości: 775 mm
• Szerokość stołu grubości: 410 mm
• Wysokość robocza grubości - min: 3 mm
• Wysokość robocza grubości - maks: 240 mm
• Usuwanie wiórów max. grubość: 5 mm

Wózek przesuwny i stół

• Formatowanie długości prowadnicy: 2660 mm
• Formatowanie szerokości prowadnicy: 360 mm
• Formatowanie wysokości prowadnicy: 142 mm
• Długość stołu: 1250 mm
• Szerokość stołu: 430 mm
• Wysokość stołu: 900 mm

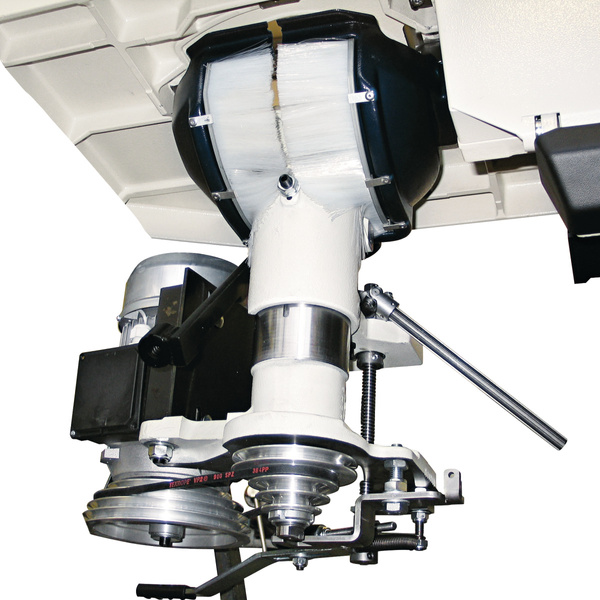

Wrzeciono frezarskie

• Przechylenie wrzeciona: 0° – -45°
• Średnica trzpienia wrzeciona: 30 mm
• Przydatna długość wrzeciona: 125 mm
• Prędkości wrzeciona: 3500/6000/8000/10000 min⁻¹
• Średnica narzędzia frezarskiego maks.: 240 mm
• Średnica narzędzia maks. frezowanie czopa: 320 mm

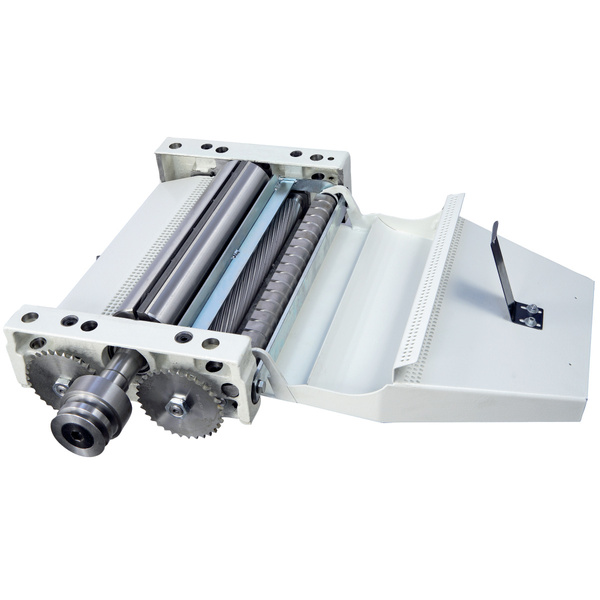

Wał strugarki

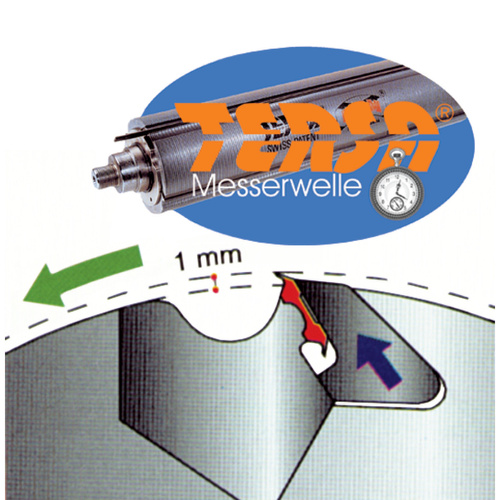

• Typ wału strugarki: TERSA
• Średnica wału strugarki: 95 mm
• Liczba noży do strugania: 4 szt.
• Prędkość obrotowa wału strugarki: 5000 min⁻¹

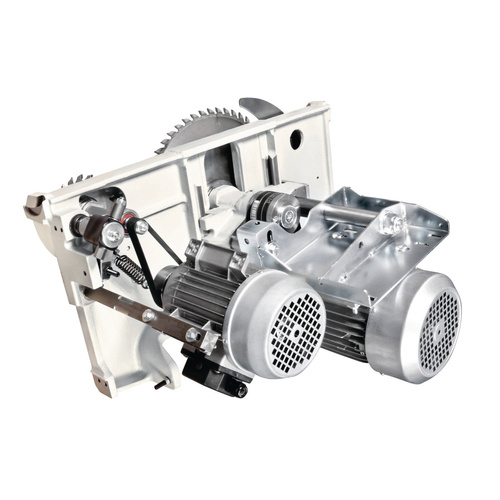

Jednostka piły tarczowej

• Długość trymowania: 2600 mm
• Szerokość cięcia z rozerwanym płotem: 1000 mm
• Max. szerokość cięcia na lewo od piły tarczowej: 3300 mm
• Pochylenie brzeszczotu piły: 90° – 45°
• Max. wysokość cięcia pod kątem 90°: 104 mm
• Max. wysokość cięcia pod kątem 45°: 68 mm
• Max. rzut brzeszczotem piły 90°: 118 mm
• Max. projekcja brzeszczotu piły 45°: 84 mm
• Średnica (główna) piły tarczowej: 350 mm
• Prędkość (główna) piły tarczowej: 4200 min⁻¹

Posuw

• Stawka posuwowa: 6 – 12 m/min

Wymiary i wagi

• Waga (netto): ok. 1300 kg

Zestaw Holzkraft minimax cu 410es F 26 TERSA zawiera

• Wózek przesuwny z anodowanego aluminium
• Rolka materiału na ramie obrzeża
• Zacisk mimośrodowy
• Regulowana przykładnica
• Prowadnica równoległa piły
• Zaokrąglona maska ochronna do frezowania
• Ogranicznik frezowania z aluminiowymi szczękami i szybkim pozycjonowaniem
