- Producent: Holzkraft (Stuermer)
- Nr Domitech: 41548
- Nr producenta: 5500557
- EAN: 4036351221418
136 098,00 zł

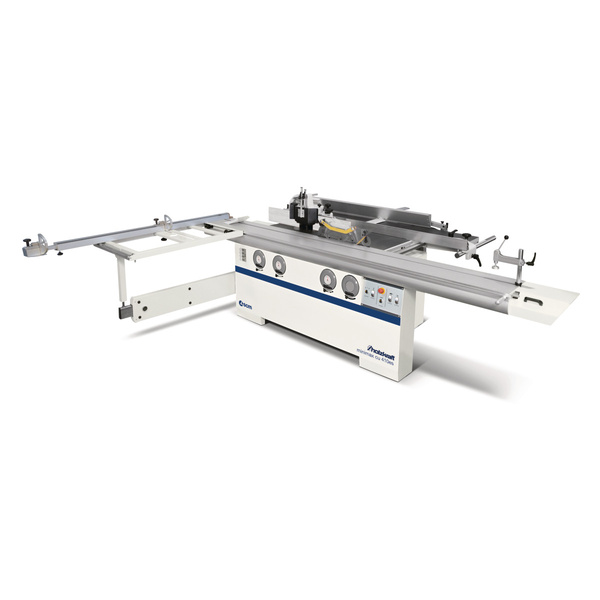

Maszyna wieloczynnościowa Holzkraft minimax cu 410es F 32 TERSA 5500557 to zaawansowane urządzenie przeznaczone dla profesjonalnych stolarzy, oferujące funkcje piły formatowej, frezarki i strugarki i grubiarki w jednym. Wyposażona w tarczę główną o średnicy 350 mm, umożliwia maksymalną wysokość cięcia do 118 mm, nawet z zamontowaną tarczą do podcinania. Jednostka pilarska charakteryzuje się trwałym, podwójnym prowadzeniem segmentów obrotowych, objętym 6-letnią gwarancją. Wózek przesuwny z anodowanego aluminium, pracujący na hartowanych stalowych szynach, gwarantuje płynny ruch i jest objęty 10-letnią gwarancją na zużycie prowadnic.
Wózek przesuwny ma długość 3260 mm, a stół roboczy 1250 mm długości i 430 mm szerokości, co zapewnia wygodę i precyzję pracy z większymi materiałami. Jednostka piły tarczowej z maksymalną szerokością cięcia na lewo od piły do 3300 mm i prędkością obrotową 4200 min⁻¹, dzięki czemu gwarantuje wysoką wydajność.
Duża rama obrzeża o wymiarach 1200 x 650 mm z rolką i wysuwaną aluminiową przykładnicą teleskopową do maks. 3300 mm zwiększa funkcjonalność urządzenia. Jednostka frezarki natomiast oferuje cztery prędkości (3500/6000/8000/10000 min⁻¹) oraz możliwość obrotu wrzeciona frezującego w prawo-lewo, co pozwala na precyzyjne frezowanie w różnych kombinacjach.

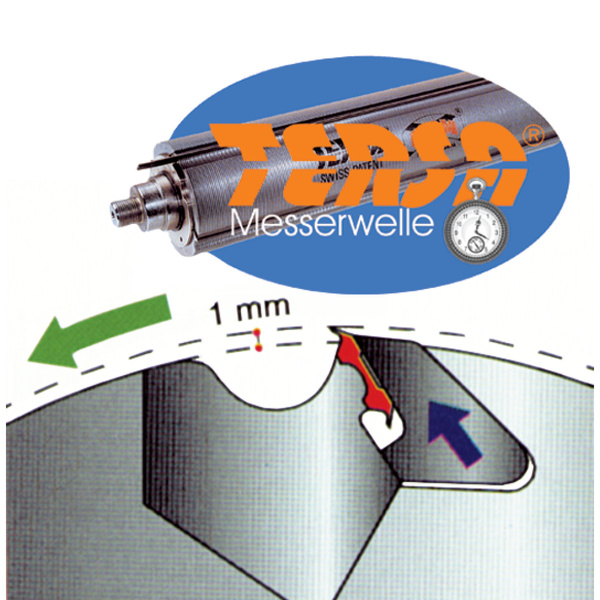

Strugarka z szerokością stołu opatrunkowego 410 mm i długością 2200 mm umożliwia zbiór wiórów do 5 mm, a równolegle otwierane stoły strugarskie pozwalają na szybką zmianę na strug grubościowy. Dzięki wykorzystaniu wału TERSA wymiana ostrzy zbierających jest prosta i szybka. Dodatkowo proces ten nie wymaga regulacji noży.
Urządzenie wieloczynnościowe posiada trzy niezależne silniki przemysłowe o mocy 5,0 kW każdy, zapewniające dużą moc i niezawodność całemu zespołowi urządzeń. Zasilane napięciem 400V, pracują przy częstotliwości sieci 50Hz. Dodatkowo, jednostka punktująca wyposażona jest w oddzielny silnik o mocy 0,55 kW.
Całkowita waga maszyny wynosi około 1365 kg, co dodatkowo podkreśla jej solidność i stabilność.
Cechy szczególne Holzkraft minimax cu 410es F 32 TERSA
- Tarcza główna Ø 350 mm: Maksymalna wysokość cięcia 118 mm, także z zamontowaną tarczą do punktowania.

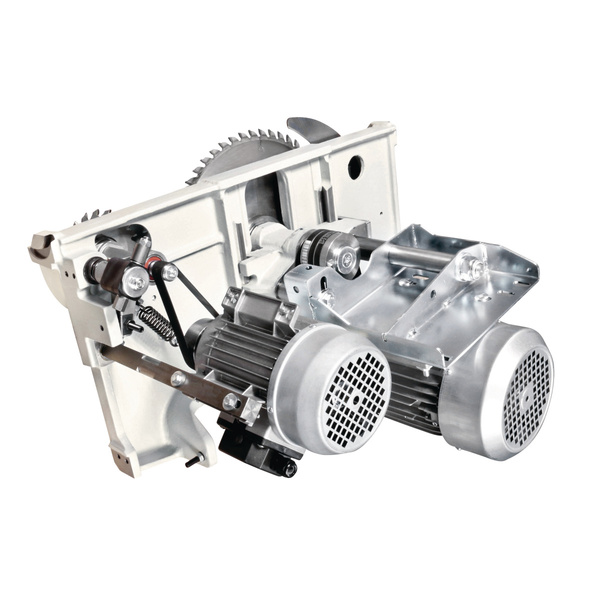

- Urządzenie pilarskie: Trwale precyzyjne podwójne prowadzenie segmentów obrotowych, 6 lat gwarancji na zużycie segmentów obrotowych.
- Urządzenie punktujące: Oddzielny silnik i tarcza pilarska Ø 120 mm, łatwa regulacja z zewnątrz.
- Wózek przesuwny z anodowanego aluminium: Na hartowanych i kołnierzowych stalowych szynach prowadzących, z 10-letnią gwarancją na zużycie szyn prowadzących.

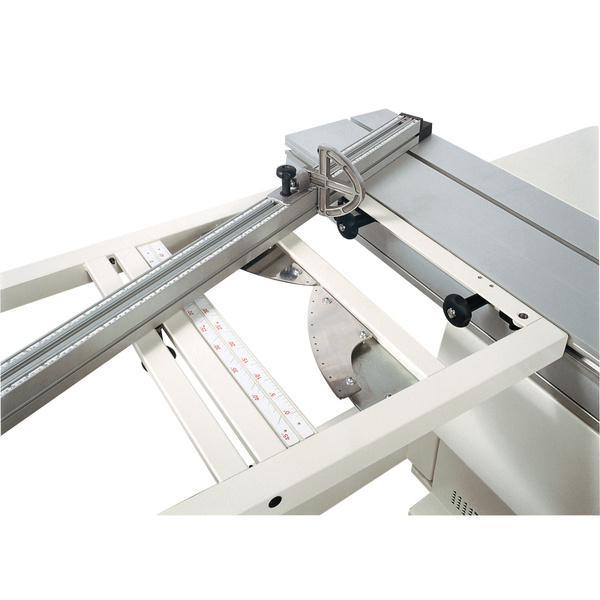

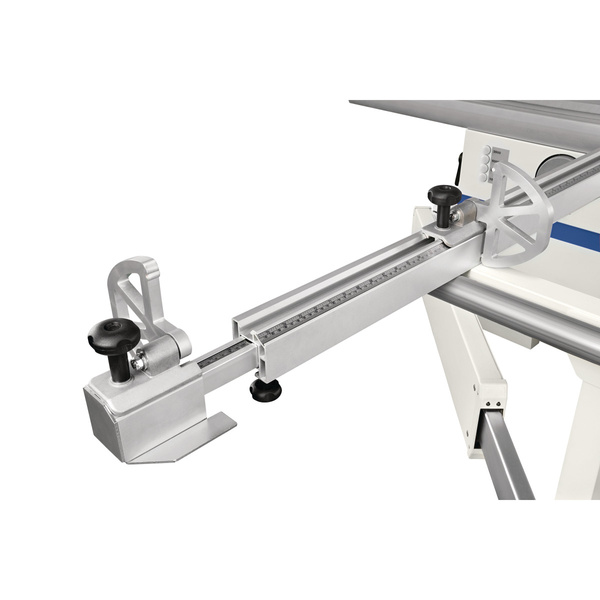

- Duża rama obrzeża: 1200 x 650 mm, z rolką i wysuwaną aluminiową przykładnicą teleskopową do maks. 3300 mm.
- Odchylenie agregatu piły: Od 90° do -45°.

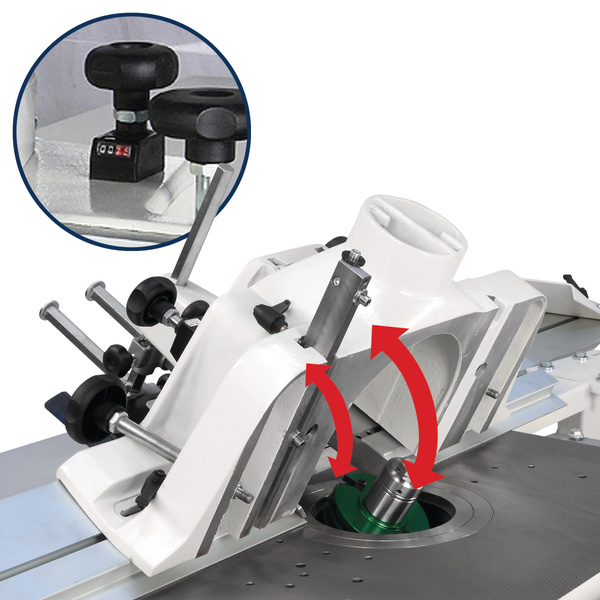

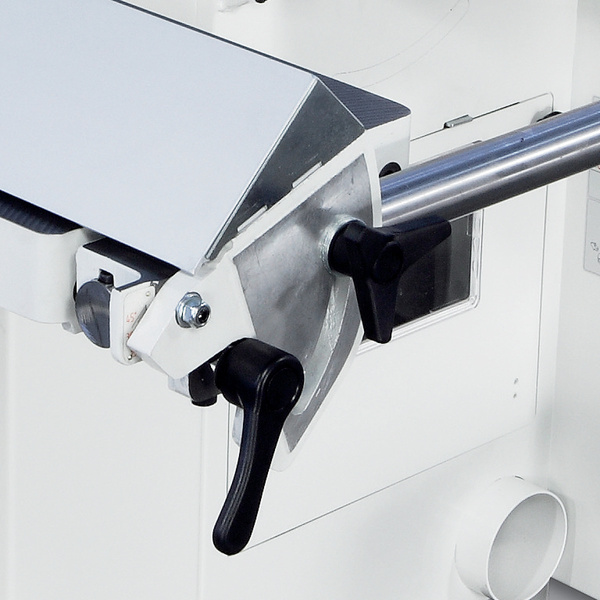

- Odchylenie wrzeciona frezującego: Od 90° do -45° do tyłu do przykładnicy frezowania.
- Cztery prędkości frezowania: Możliwość obrotu wrzeciona frezującego w prawo-lewo.

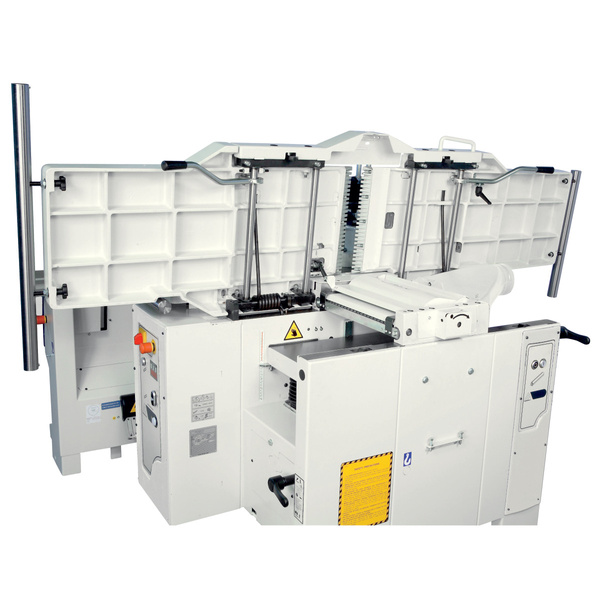

- Równolegle otwierane stoły strugarskie: Szybka zmiana na strug grubościowy.

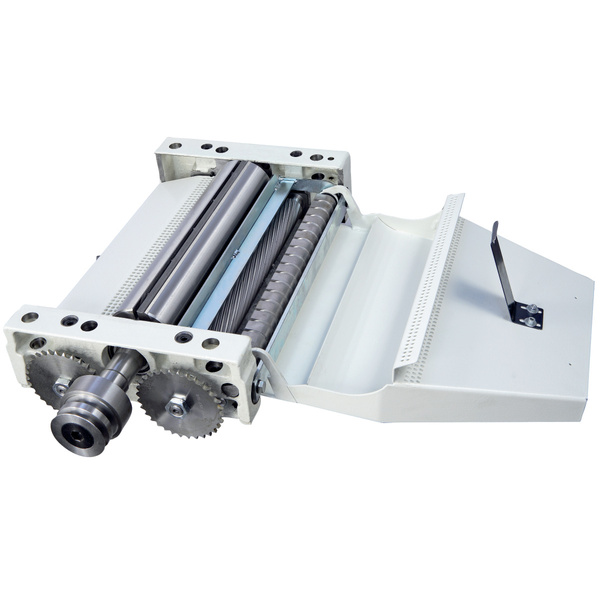

- 2-stopniowy posuw w stole grubościowym: Wałek podawczy ze stali zębatej o zębach spiralnych zapewnia równomierny posuw drewna.
- Trzy niezależne silniki przemysłowe: Zapewniają dużą moc i niezawodność.

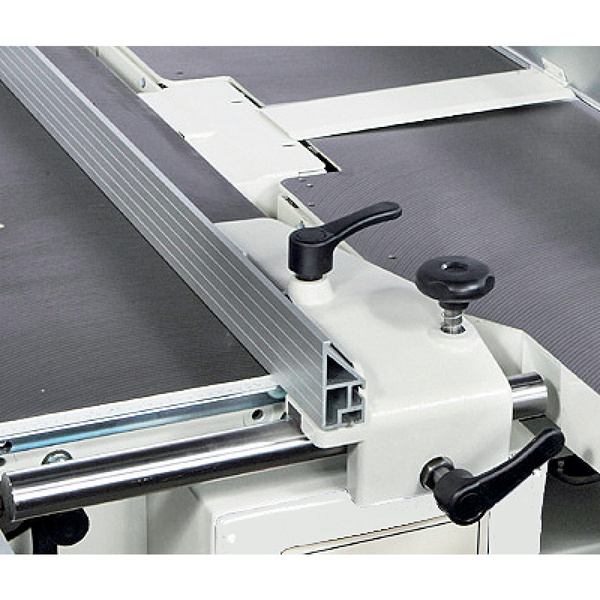

- Oddzielne przykładnice: Piłowo-równoległa i do frezowania.
- Wyłącznik główny: Zamykany na klucz, silnik wyposażony w wyłącznik automatyczny.
Dane techniczne Holzkraft minimax cu 410es F 32 TERSA
Dane elektryczne
- Napięcie zasilania: 400V
- Częstotliwość sieci: 50Hz
- Nominalny tryb pracy silnika napędowego: S6
- Cykl pracy silnika napędowego: 40%
- Moc silnika napędowego: 3 x 5,0 kW
- Moc silnika punktowego: 0,55 kW
Strugarka
- Szerokość stołu opatrunkowego: 410 mm
- Długość stołu opatrunkowego: 2200 mm
- Usuwanie wiórów max. opatrunek: 5 mm
Przyłącze odciągu
- Średnica dyszy ssącej: 3 x 120 mm
- Średnica króćca ssącego osłony piły: 60 mm
Informacje dotyczące montażu
- Zapotrzebowanie na miejsce - Długość: 7180 mm
- Zapotrzebowanie na miejsce - Szerokość/głębokość: 5050 mm
- Długość korpusu maszyny: 1948 mm
- Szerokość/głębokość korpusu maszyny: 1440 mm
- Długość obszaru roboczego: 1600 mm
- Szerokość/głębokość obszaru roboczego: 2300 mm

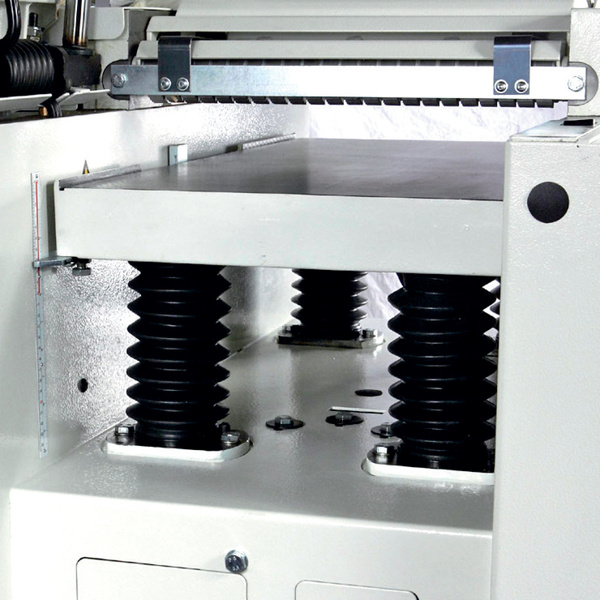

Grubiarka
- Długość stołu grubości: 775 mm
- Szerokość stołu grubości: 410 mm
- Wysokość robocza grubości - min: 3 mm
- Wysokość robocza grubości - maks: 240 mm
- Usuwanie wiórów max. grubość: 5 mm
Wózek przesuwny i stół
- Formatowanie długości prowadnicy: 3260 mm
- Formatowanie szerokości prowadnicy: 360 mm
- Formatowanie wysokości prowadnicy: 142 mm
- Długość stołu: 1250 mm
- Szerokość stołu: 430 mm
- Wysokość stołu: 900 mm

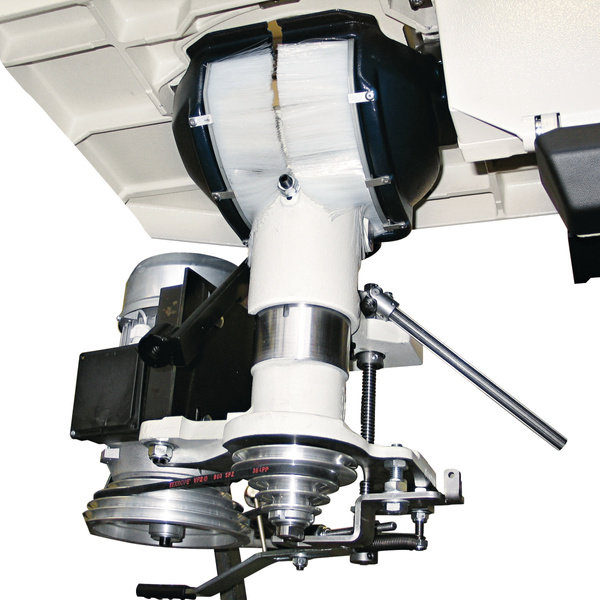

Wrzeciono frezarskie
- Przechylenie wrzeciona: 0° – -45°
- Średnica trzpienia wrzeciona: 30 mm
- Przydatna długość wrzeciona: 125 mm
- Prędkości wrzeciona: 3500/6000/8000/10000 min⁻¹
- Średnica narzędzia frezarskiego maks.: 240 mm
- Średnica narzędzia maks. frezowanie czopa: 320 mm
Wał strugarki
- Typ wału strugarki: TERSA
- Średnica wału strugarki: 95 mm
- Liczba noży do strugania: 4 szt.
- Prędkość obrotowa wału strugarki: 5000 min⁻¹
Jednostka piły tarczowej
- Długość trymowania: 3200 mm
- Szerokość cięcia z rozerwanym płotem: 1000 mm
- Max. szerokość cięcia na lewo od piły tarczowej: 3300 mm
- Pochylenie brzeszczotu piły: 90° – 45°
- Max. wysokość cięcia pod kątem 90°: 104 mm
- Max. wysokość cięcia pod kątem 45°: 68 mm
- Max. rzut brzeszczotem piły 90°: 118 mm
- Max. projekcja brzeszczotu piły 45°: 84 mm
- Średnica (główna) piły tarczowej: 350 mm
- Prędkość (główna) piły tarczowej: 4200 min⁻¹
Posuw
- Stawka posuwowa: 6 – 12 m/min
Wymiary i wagi
- Waga (netto): ok. 1365 kg
Zestaw Holzkraft minimax cu 410es F 32 TERSA zawiera
- Wózek przesuwny z anodowanego aluminium
- Rolka materiału na ramie obrzeża
- Zacisk mimośrodowy
- Regulowana przykładnica
- Prowadnica równoległa piły
- Zaokrąglona maska ochronna do frezowania
- Ogranicznik frezowania z aluminiowymi szczękami i szybkim pozycjonowaniem
