GARDENA Sprinklersystem

( ilość produktów: 51 )

Instrukcja tworzenia i instalacji systemu: Sprinklersystem
I. Tworzenie zestawu
.

1. Ocena wydajności dostępnego źródła wody
.
Projektowanie systemu nawadniania musimy rozpocząć od ocenienia możliwości naszego przyłącza. Do tego zadania przystepujemy poprzez wykonanie testu wydajności.
Aby dokonać pomiaru jakości mierzymy czas jaki potrzeba do napełnienia 10 litrowego wiadra. Wartość okreslamy na podstawie poniższej zależności:
.
  • do 9 sekund - 100 punktów
  • 10-13 sekund - 80 punktów
  • 14-19 sekund - 60 punktów
  • 20-24 sekund - 40 punktów
  • 25-30 sekund - 20 punktów
.
Wielkość naszego zestawu zraszaczy nie może przekroczyć dostępnej wydajności
....
2. Dobór odpowiednich zraszaczy
..
Przed rozpoczęciem zakupu należy zastanowić się nad przestrzenią,przemyśleć jakie elementy systemu będą najlepiej spełniać nasze oczekiwania.
W Domitech.pl posiadamy pełen asortyment zraszaczy wynurzalnych od GARDENA, w tym modele takie jak:
..

Zraszacz wynurzalny wahadłowy OS 140 08223-20 Gardena
  • Wymagana wydajność (punktów): 22
  • Zraszana powierzchnia: do 140 m²
  • Sektor nawadniania: 360°
  • Gwint połączeniowy: GW 3/4”
  • kompatybilne Rozdzielacze: rozdzielacz T 3/4" GZ oraz narożny 3/4" GZ
Zraszacz wynurzalny turbinowy T 380 Comfort 08205-29 Gardena
  • Wymagana wydajność (punktów): 25
  • Zraszana powierzchnia: do 380 m2
  • Sektor nawadniania: od 25 do 360°
  • Gwint połączeniowy: GW 3/4”
  • kompatybilne Rozdzielacze: rozdzielacz T 3/4" GZ oraz narożny 3/4" GZ
Zraszacz wynurzalny turbinowy T 200 Comfort 08203-29 Gardena
  • Wymagana wydajność (punktów): 17
  • Zraszana powierzchnia: do 200 m2
  • Sektor nawadniania: od 25 do 360°
  • Gwint połączeniowy: GW 1/2”
  • kompatybilne Rozdzielacze: rozdzielacz T 1/2" GZ oraz narożny 1/2" GZ
Zraszacz wynurzalny turbinowy T 100 Comfort 08201-29 Gardena
  • Wymagana wydajność (punktów): 14
  • Zraszana powierzchnia: do 100 m2
  • Sektor nawadniania: od 70 do 360°
  • Gwint połączeniowy: GW 1/2”
  • kompatybilne Rozdzielacze: rozdzielacz T 1/2" GZ oraz narożny 1/2" GZ
Zraszacz wynurzalny S 50 Sprinklersystem 01555-29 Gardena
  • Wymagana wydajność (punktów): 20
  • Zraszana powierzchnia: do 50 m2
  • Sektor nawadniania: od 5 do 360°
  • Gwint połączeniowy: GW 1/2”
  • kompatybilne Rozdzielacze: rozdzielacz T 1/2" GZ oraz narożny 1/2" GZ
Zraszacz wynurzalny S 30 Sprinklersystem 01554-29 Gardena
  • Wymagana wydajność (punktów): 20
  • Zraszana powierzchnia: od 7 do 30 m2
  • Sektor nawadniania: od 5 do 360°
  • Gwint połączeniowy: GW 1/2”.
  • kompatybilne Rozdzielacze: rozdzielacz T 1/2" GZ oraz narożny 1/2" GZ
    .

.

UWAGA!
.
Zraszacze z mocowaniem GW (gwint wewnętrzny) łączyć można tylko z Rozdzielaczami z mocowaniem GZ (gwint zewnętrzny)
.
3. Podłączenie do sieci wodnej
.
Początkowym elementem systemu jest Puszka przyłączeniowa, którą podłączamy do źródła wody Zestawem przyłączeniowym dostępnym w naszym sklepie Domitech.pl
Pamiętaj, cała instalacja system Sprinklersystem ukryta jest pod ziemią.
.
4. Łączenie elementów
.
Do łączenia elementów systemu nawadniania Zraszaczami Gardeny wykorzystujemy Rurę montażową oraz Złączki oraz Rozdzielacze 25 mm,
którymi łączymy pociętą na części Rurę montażową,rozprowadzając wodę po całej przestrzeni
.
5. Połączenie Sprinklersystem do sieci wodnej
.
Zraszacze łączymy z systemem poprzez wykorzystanie Rozdzielaczy T oraz Rozdzielaczy narożnych
.
6. Połączenie Sprinklersystem do sieci wodnej
.
Ostatnim niezbędnym elementem naszego zestawu jest Zawór odwadniający, który jest montowany w Rozdzielaczu T 25 mm x (3/4”) z gwintem zewnętrznym (GZ).
Celem instalacji zaworu odwadniającego jest zabezpieczenie systemu zraszaczy przed zamarzaniem - odwadniając rury przy spadku ciśnienia (po zakończeniu podlewania).
.
.
II. Instalacja/montaż zestawu Sprinklersystem
.

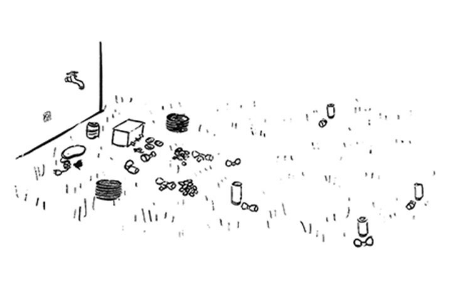

1. Rozłożenie komponentów systemu Sprinklersystem

  • Rozłóż wszystkie części w ogrodzie zgodnie z planem. Robiąc to, zacznij od początku systemu nawadniania.
Wskazówka: Rozwinięcie rurociągów na jedną do dwóch godzin wcześniej i ułożenie ich na słońcu ułatwia ich prostowanie..
.
2. Drugim etapem instalacji systemu jest pocięcie rur na odcinki łączące wszystkie elementy
.
  • Przytnij rury na odpowiednią długość zgodnie z planem.
  • Upewnij się, że żadna gleba nie dostanie się do rurociągu.
  • W razie potrzeby oszlifuj miejsce przecięcia rury i usuń rozwarstwienia spowodowane cięciem.
.
3. Po przecięciu rur na odpowiednie odcinki - połącz wszystkie elementy zestawu
.
.
.
  • Odkręć nasadki łącznika, wepchnij rurę na ok. 6 cm w złączkę, a następnie zakręć z powrotem nasadkę łącznika.
Uwaga: pierścień uszczelniający zostaje poprawnie zatrzaśnięty tylko gdy rura montażowa zostanie wciśnięta na długość co najmniej 4 cm.
.
4. Regulacja zraszaczy
.
  • Teraz wyreguluj kierunek zraszania, sektory i zasięg zraszacza. Po prostu użyj śrubokręta.
.
5. Kontrola poprawności instalacji zraszaczy GARDENA
.
  • Teraz sprawdź, czy system zraszaczy jest wodoszczelny.
  • Przed położeniem systemu pod ziemią przeprowadź uruchomienie próbne.
  1. Jeśli instalacja zraszaczy jest wodoszczelna, przejdź do następnego kroku
  2. Jeśli nie jest wodoszczelna, sprawdź, czy rury są prawidłowo zainstalowane.
.
6. Wydrążenie kanału w ziemi celem zabezpieczenia systemu Sprinklersystem pod ziemią
.
.
.
  • Za pomocą szpadla wykop rów na rury w kształcie litery V o głębokości ok. 20-25 cm.
  • Robiąc to, ostrożnie usuń wykopaną darń aby po zakończeniu przykryć nią instalację.
  • Usuń wszelkie kamienie z rowu.
Wskazówka: wcześniej skoś trawnik i podlej go - ułatwi to cały proces.
.
7. Umieszczenie elementów systemu Sprinklersystem w wykopanym rowie
.
.
.
  • Ułóż przewody ze zraszaczami i komponentami połączonymi w wykopie.
  • Wszystkie tryskacze, punkty przyłączeniowe i przyłącza wodne należy montować równo z powierzchnią gruntu.
  • Głowica wraz z zagłębionym uchwytem powinna znajdować się nad ziemią w celu regularnego czyszczenia.
.
8. Zabezpieczenie instalacji Sprinklersystem przed przemarzaniem
.
.
.
  • Zawory spustowe instaluje się w najniższych punktach systemu.
  • W razie potrzeby (nierówności terenu takich jak dołki) użyj kilka zaworów spustowych.
  • Aby usprawnić drenaż i zabezpieczyć zawór spustowy, należy go podłożyć uszczelnieniem do odpływu wody wyciekowej (płukany gruboziarnisty żwir lub kamienie).
  • Przed zamontowaniem zaworów spustowych przepłucz system, aby usunąć wszelkie zanieczyszczenia, które mogły dostać się do systemu podczas instalacji.
  • Zawory spustowe otwierają się automatycznie po podlaniu, gdy ciśnienie wody spadnie poniżej 0,2 bara, i opróżniają linię.
.
9. Zabezpieczenie instalacji Sprinklersystem przed przemarzaniem
.
.
.
  • Teraz wymień glebę,
  • Połóż darń na ziemi i przydepnij.
  • Wszystko odrośnie szybciej, jeśli wcześniej podlejesz glebę i darń.
  • Po dwóch lub trzech tygodniach nie będziesz już widzieć systemu..
..
.
